RK3288是一顆適用于高端平板電腦、廣告機、機器人、智能監控器等領域的高性能應用處理器，并且是4Kx2K電視盒子的強大解決方案之一。桑尼奇科技長期供應瑞芯微主控芯片及其周邊配套物料。每一款新主控型號的推出，我們都極力走在供貨最前端，為您帶來最新的資訊和急需的支持。如需了解更多信息按以下方式聯系肖生QQ：1735477079，手機：18576774167，原裝現貨，歡迎交流。（更多詳情）
RK3288采用了四核ARM Cortex-A17處理器，主頻達到了1.8GHz，共享1MB二級緩存。采用雙通道64位DDR3/LPDDR2/LPDDR3控制器。超過32位的地址位，可以支持高達8GB存取空間。內嵌最新一代和最強大的GPU（Mali-T764）能順利支持高分辨率（3840X2160）顯示和主流游戲。支持OpenVG1.1，OpenGL的ES1.1/2.0/3.0，OpenCL1.1，RenderScript以及DirectX11等，在3D效果方面相對同類產品有較大的提升。 RK3288還支持全部主流視頻格式解碼，支持H.265和4kx2k分辨率視頻解碼。
RK3288具有多種高性能的接口，使能顯示輸出方案變得非常靈活，如雙通道LVDS，雙通道MIPI-DSI，eDP1.1，HDMI2.0等，并支持具有1300萬像素ISP處理能力的雙通道MIPI-CSI2接口。

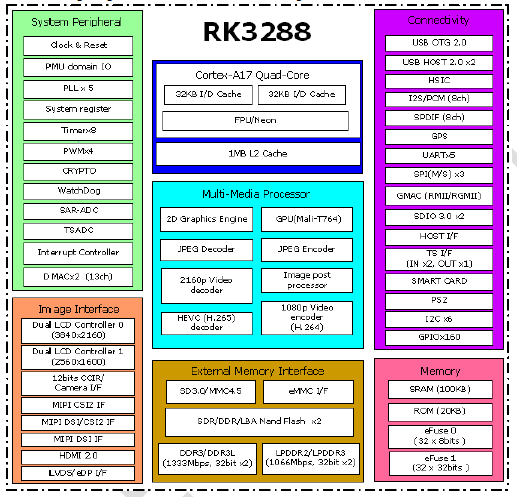

RK3288功能框圖：
既然RK3288功能如此強大，接口如此豐富，那么它配套的外圍芯片一般會采用哪些呢，下邊我們來介紹下：

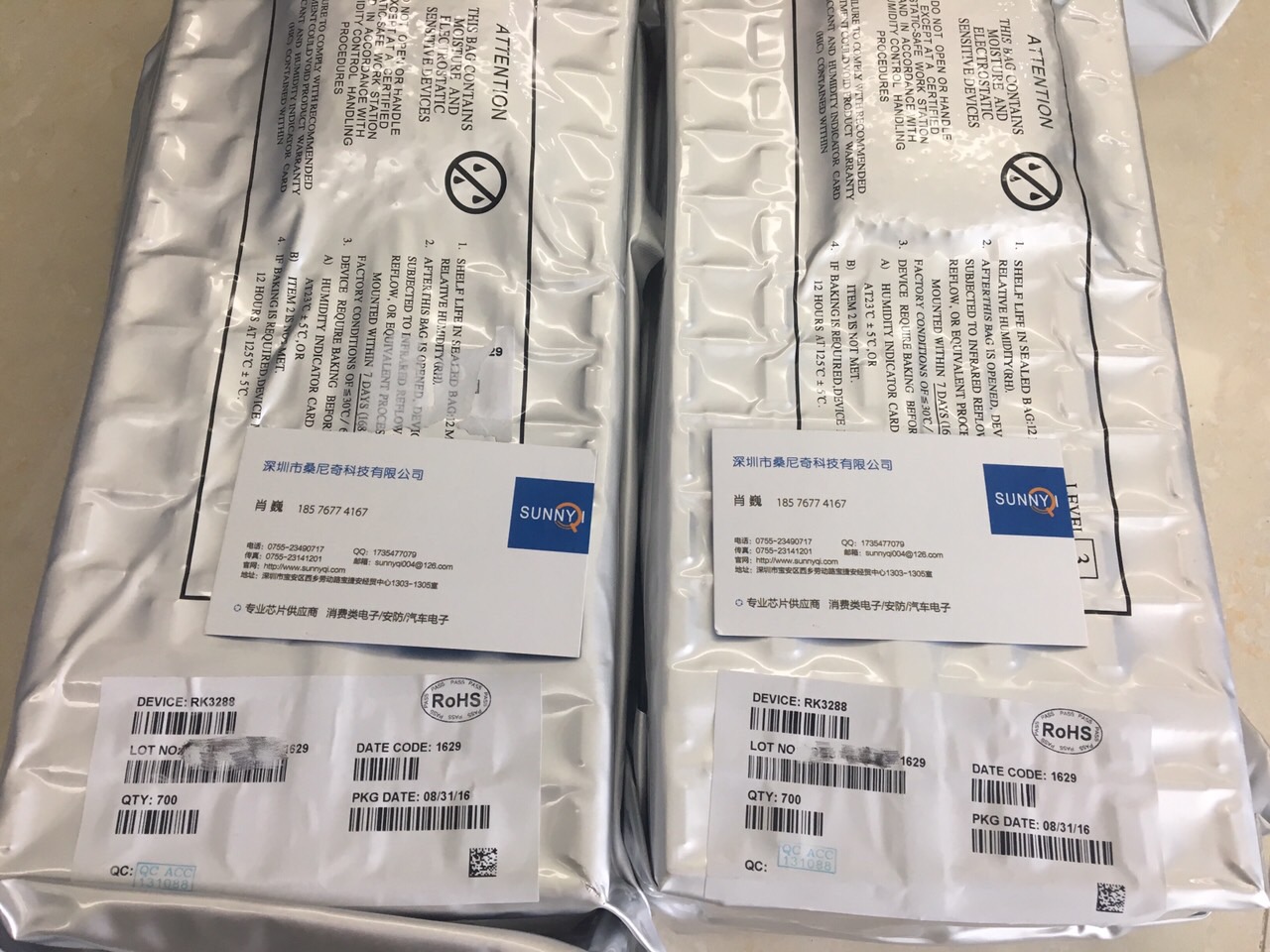

1、 主控芯片RK3288自不必多說，直接上圖
2、 電源管理單元（PMU）常用有ACT8846QM490-T/RK818/RC5T620-1017

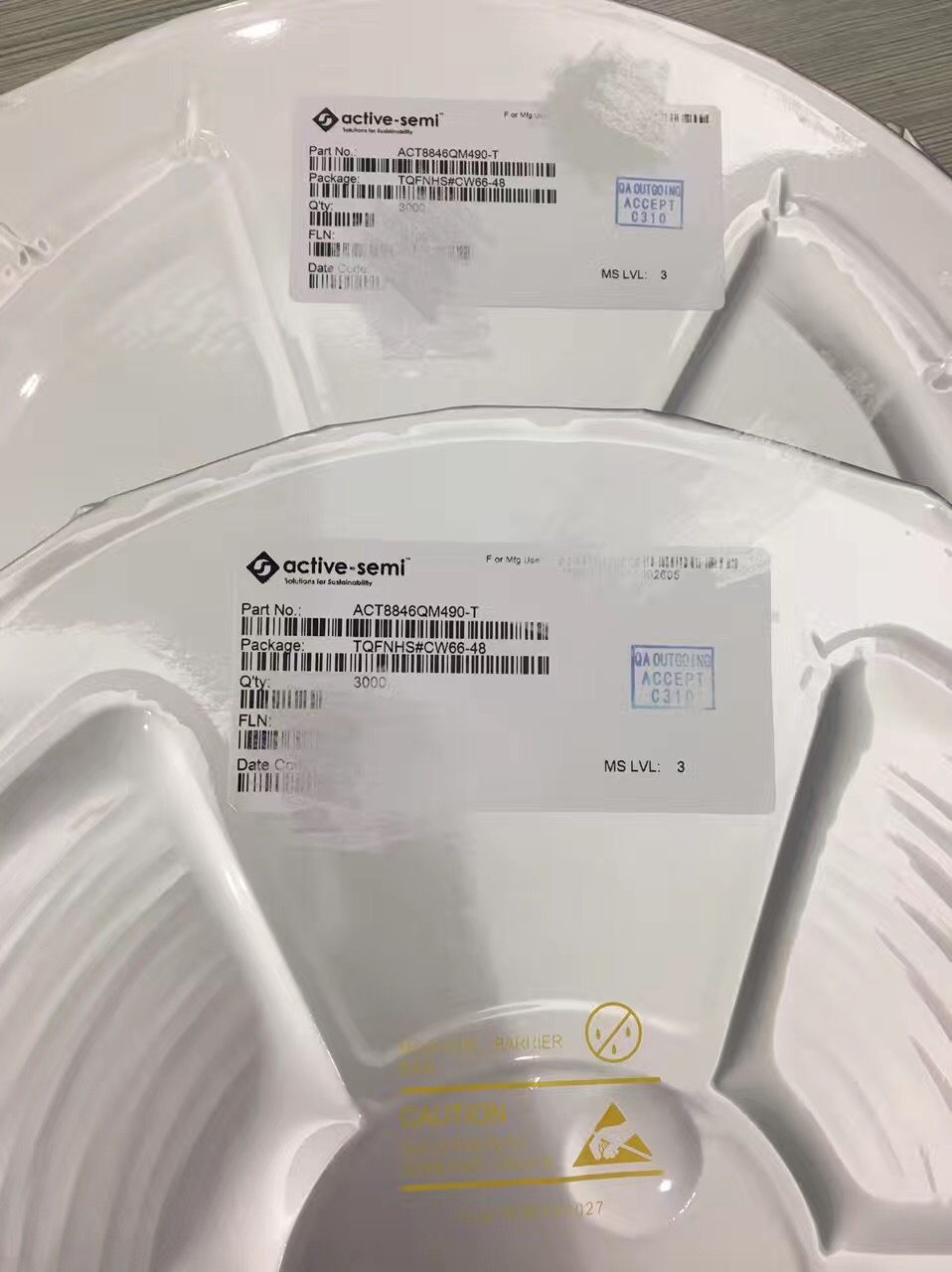

ACT8846QM490-T是針對RockchipRK3288處理器的電源、電壓排序和控制要求而優化的完整、高效電源管理解決方案。

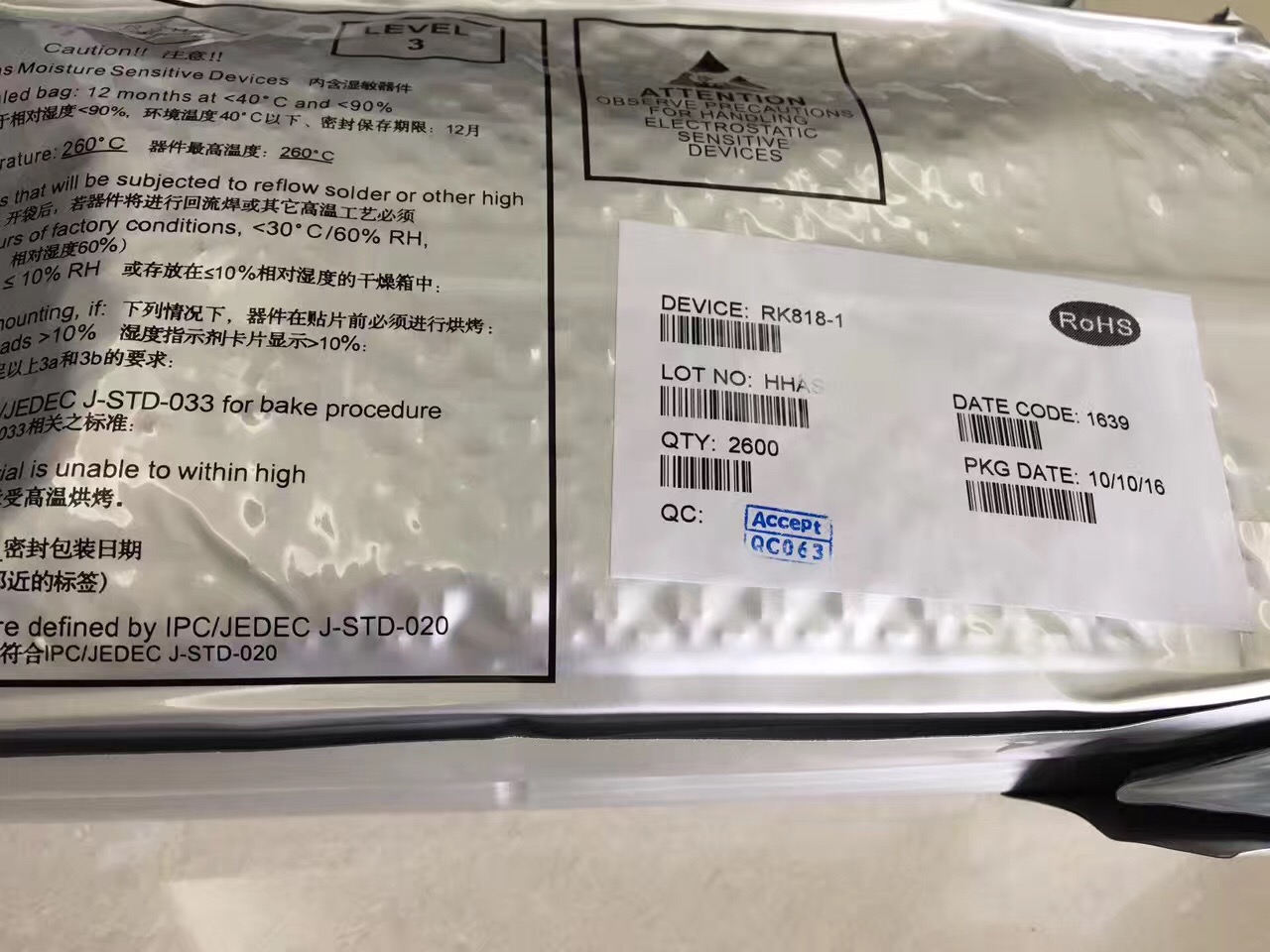

RK818 是一款高性能PMIC，面向單節鋰離子電池（包括鋰離子及鋰聚合物）中需要多路輸出的多核處理器應用，可以提供完整的電源解決方案，外圍應用簡單。

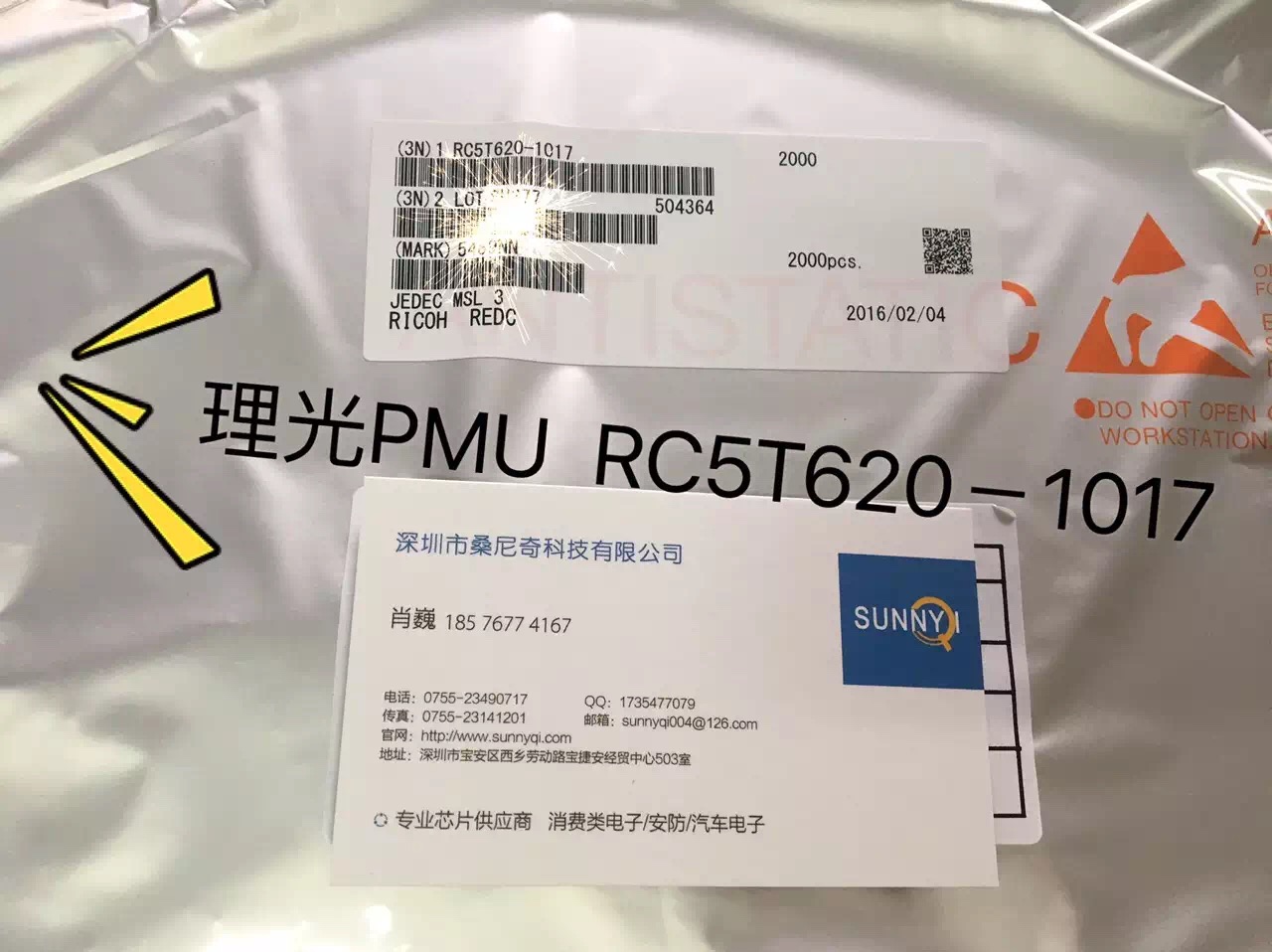

RC5T620-1017它集成了五個降壓型DCDC轉換器，十二個低壓差穩壓器，電源控制邏輯，鋰離子電池充電器，I2C總線接口，電壓檢測器，熱關斷等。

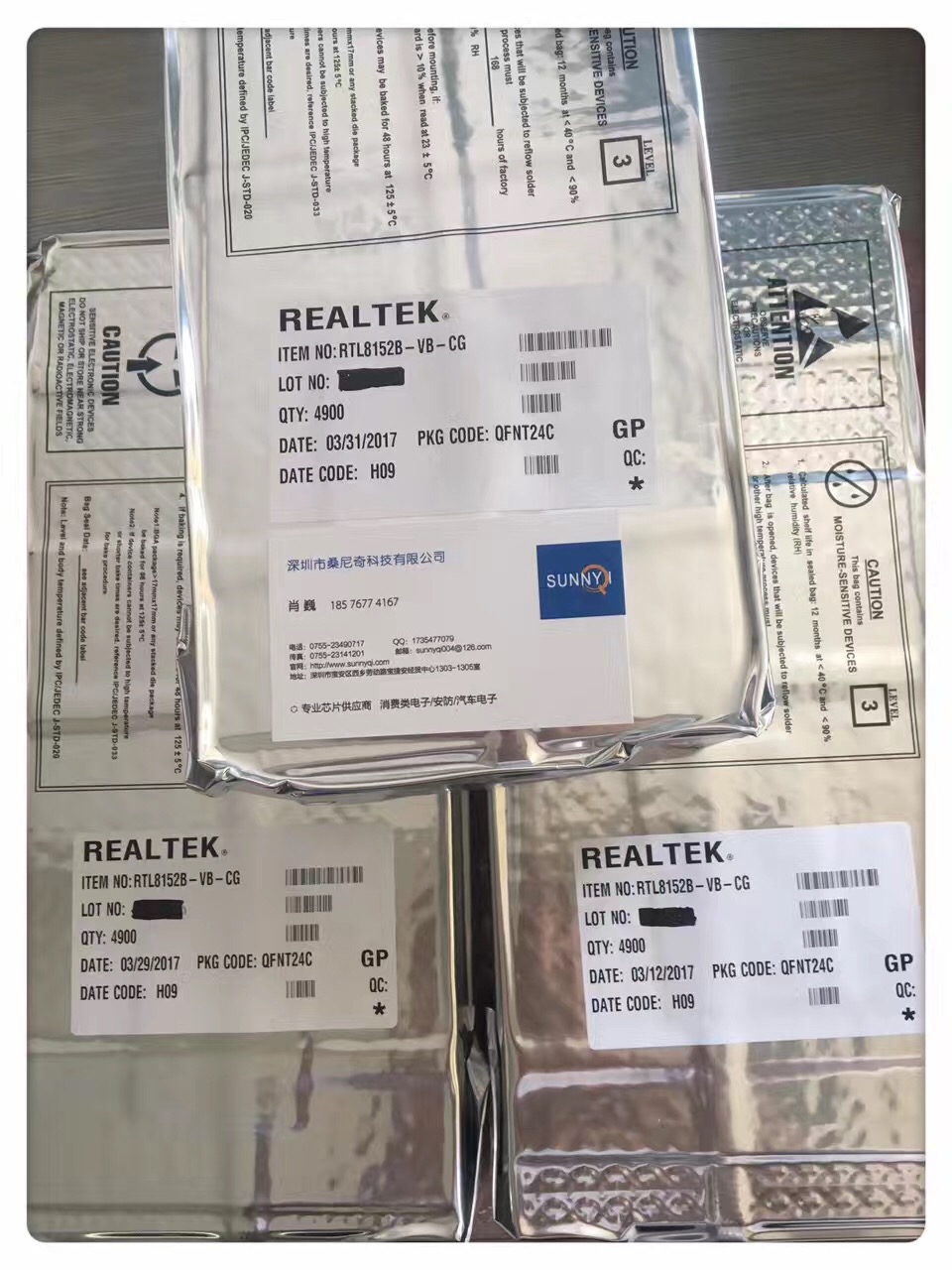

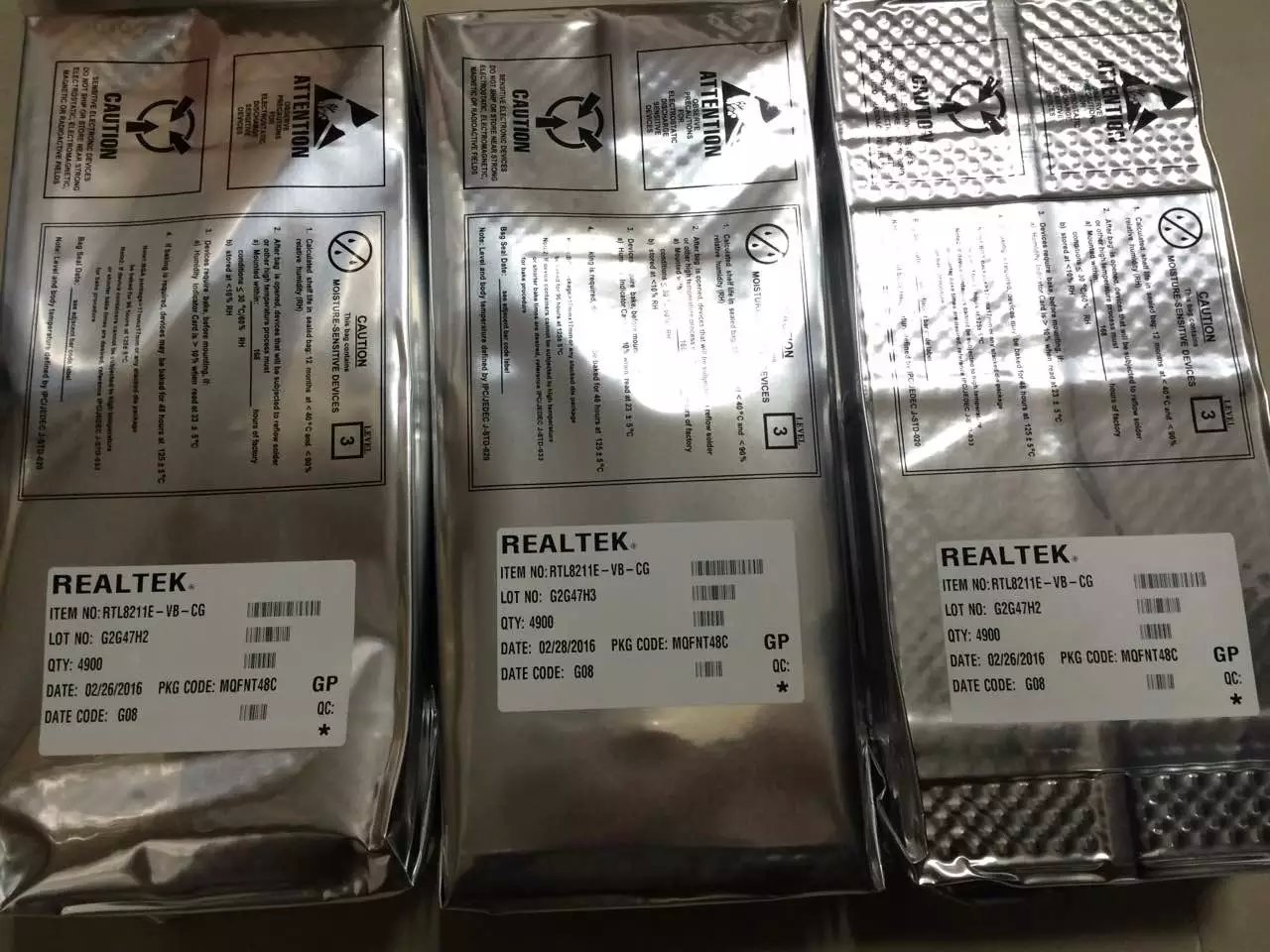

3、 千兆以太網收發器RTL8211E，USB轉RJ45接口的千兆以太網控制器RTL8152B

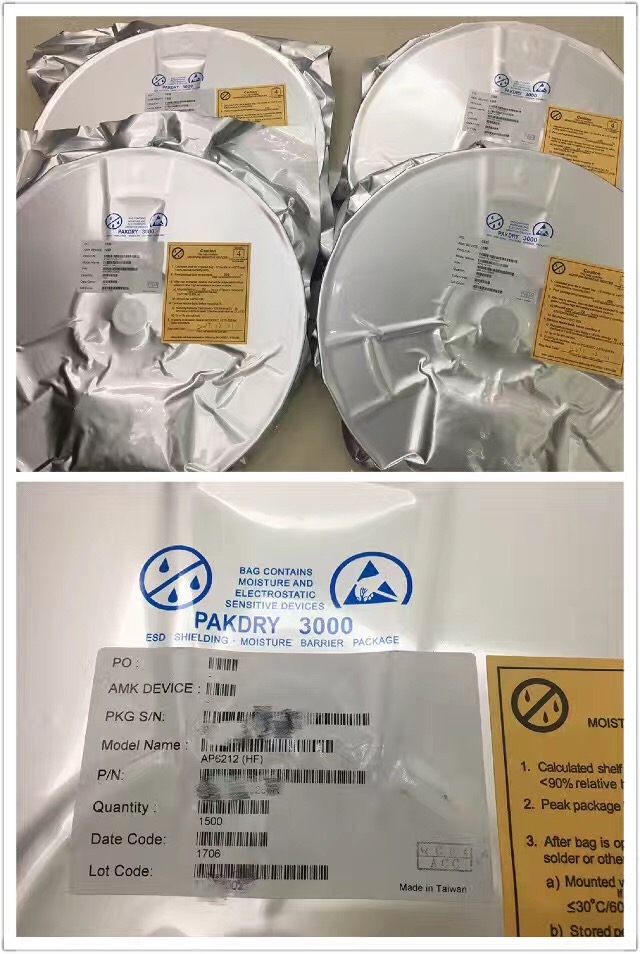

4、 WIFI模塊，根據所需WiFi、BT、FM等功能常選擇以下型號AP6212/AP6330/AP6335
AMPAK（正基）推出的具有WiFi、藍牙和FM功能的低成本和低功耗模塊。高度集成的模塊可以實現網頁瀏覽、VoIP、藍牙耳機、FM收音機等功能應用。通過無縫漫游功能和高級安全性，還可以與無線局域網中的不同供應商的802.11b / g / n接入點進行交互。

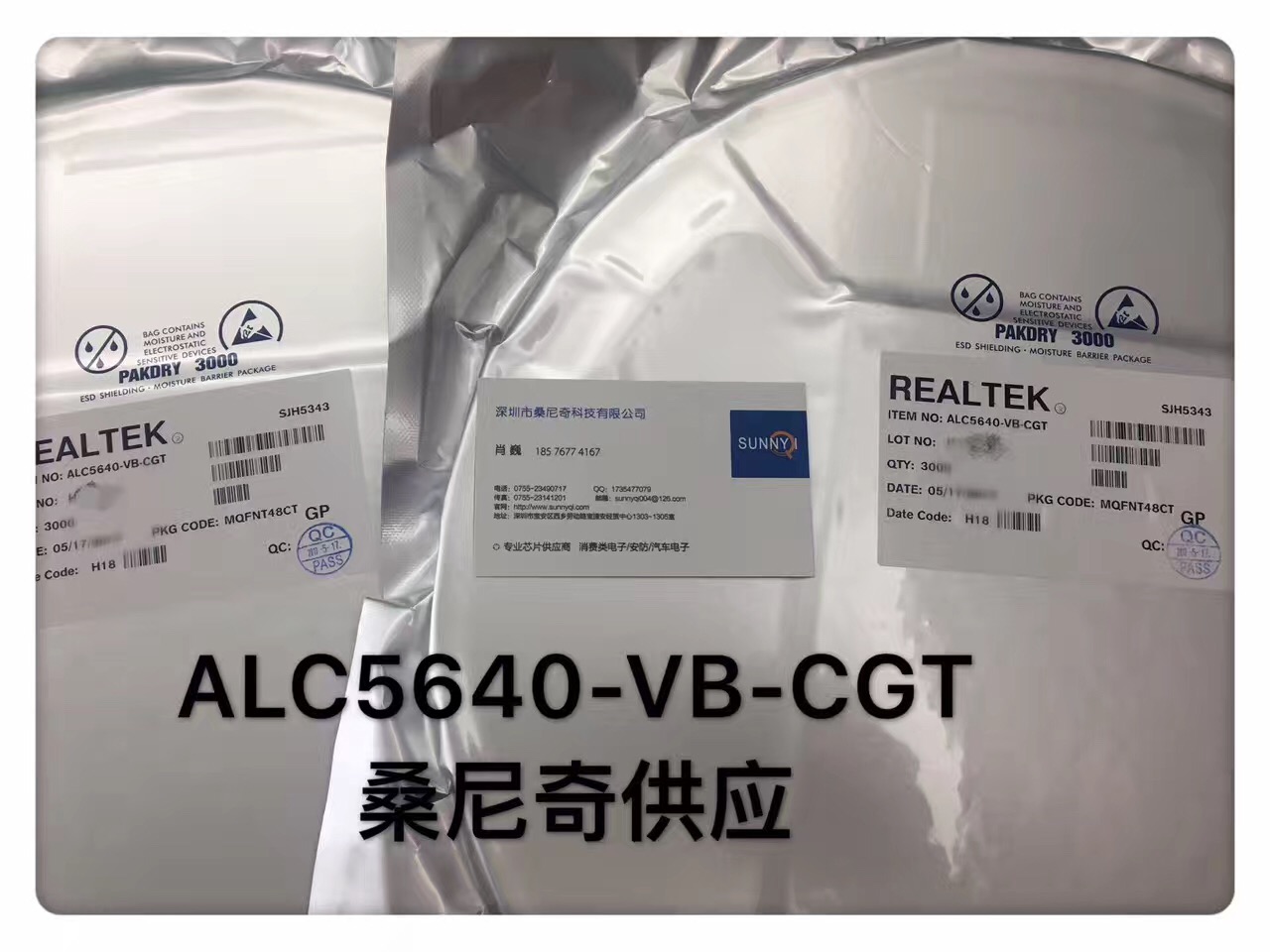

5、 多通道音頻編解碼芯片ALC5640
ALC5640是一款高性能，低功耗，雙I2S接口音頻編解碼器。雙I2S接口可以連接到不同的設備，讓ALC5640成為音頻中樞。每個設備都可以通過音頻集線器，然后執行輸入或輸出應用。異步采樣率轉換器（ASRC）提供獨立和異步的連接到不同處理器。

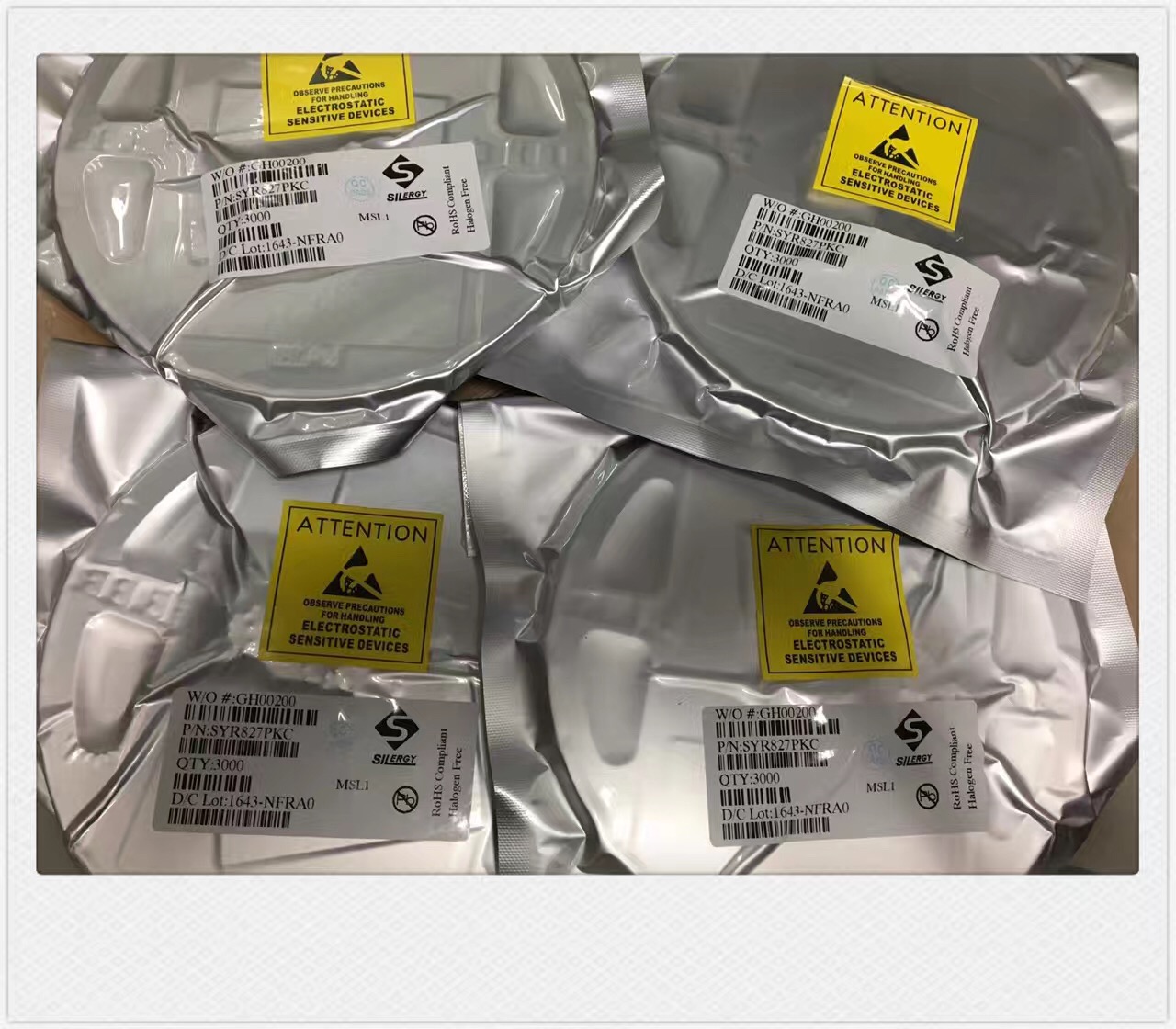

6、同步降壓DC/DC轉換器SYR827/SYR828
SYR827/SYR828是一款高效率的2.4MHz同步降壓DC/DC調節器IC，能夠提供高達6A的輸出電流。它可以在2.6V至5.5V的寬輸入電壓范圍內工作。輸出電壓可通過I2C接口編程從0.7125V到1.5V。

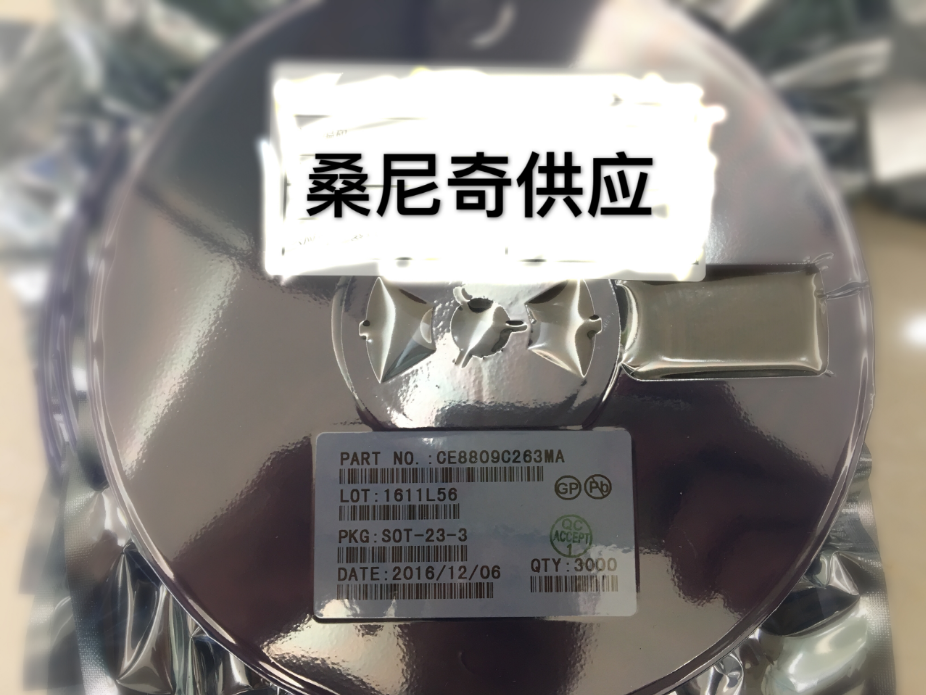

7、 超小型內置延遲高精度電壓檢測器CE8809C63MA

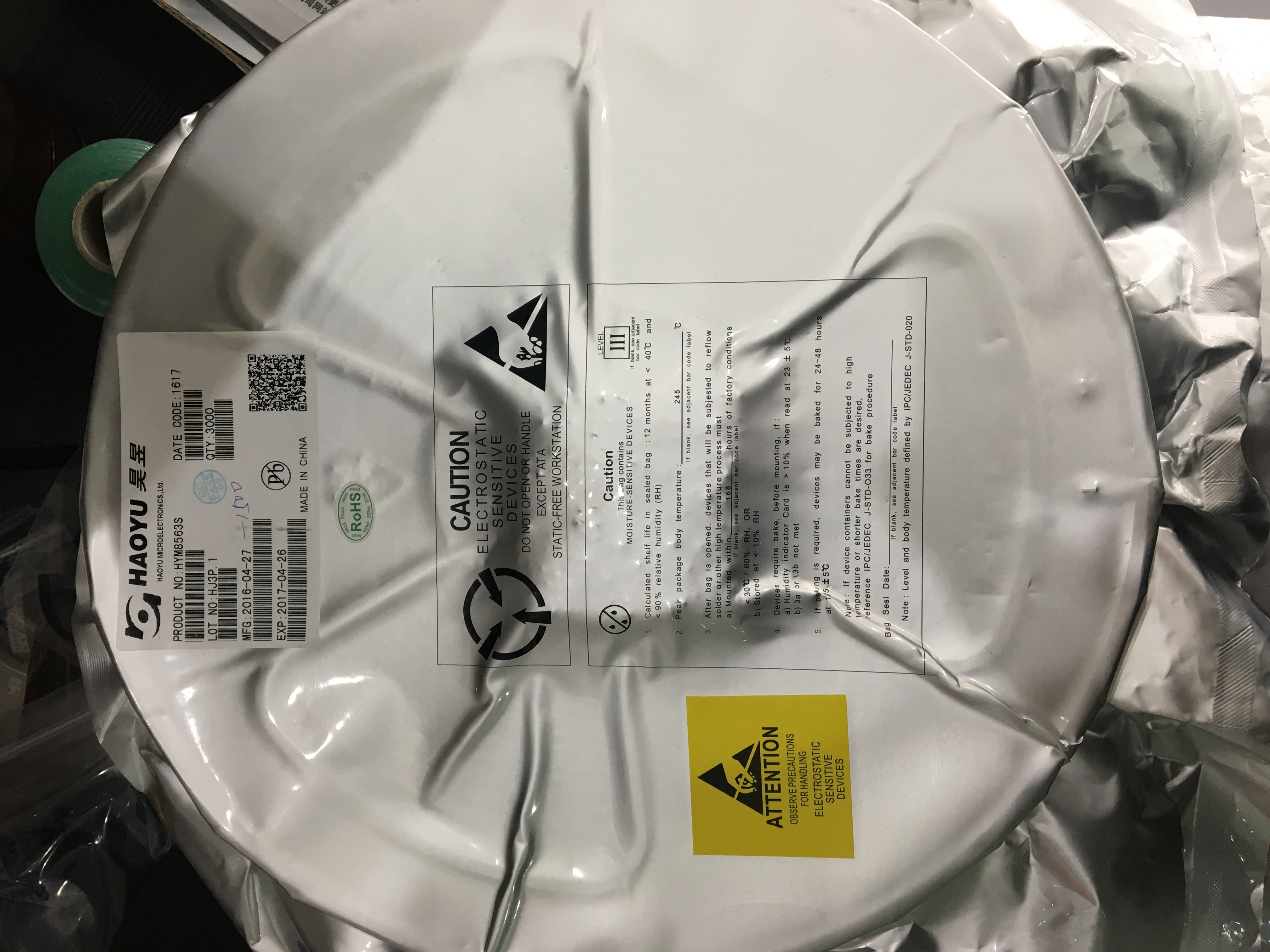

8、 實時時鐘/日歷芯片HYM8563S
HYM8563是一款低功耗CMOS實時時鐘/日歷芯片，它提供一個可編程的時鐘輸出，一個中斷輸出和一個掉電檢測器，所有的地址和數據都通過I2C總線接口串行傳遞。最大總線速度為400Kbits/s，每次讀寫數據后，內嵌的字地址寄存器會自動遞增。
以上所列型號為RK3288方案常用固定搭配，客戶可能根據需求會進行些許改動，但據筆者目前接觸所用RK3288用戶來說，基本都是采用以上搭配，桑尼奇長期配套供應以上相關物料，如需了解更多信息，歡迎來詢，桑尼奇肖生QQ：1735477079，手機：18576774167。
