RK808是便攜式系統的完整電源解決方案。高度集成芯片，包括四路降壓DC/DC轉換器，8個高性能的Idos，兩個低Rds開關，I²C接口，可編程電源序列和一個實時時鐘。RK808提高性能，減少組件數量和尺寸，因此與常規便攜式設計相比提供了較低的成本解決方案。超快速2MHz電流模式DC/DC架構優化了瞬態性能，并且與微型低成本陶瓷電感器和電容器兼容。所有DC/DC通道都包括集成MOSFET。內部軟啟動和補償電路使外部組件數量最小化。大多數輸出可以通過I²C接口編程。

RK808在以RK3288、RK3368、RK3399等主控方案的廣告機、機器人、平板產品中作為配套電源管理芯片使用。桑尼奇科技長期配套現貨供應，并可提供參考設計及技術資料等服務。如需了解更多信息按以下方式聯系肖生QQ：1735477079  手機：18576774167，原裝現貨，歡迎交流。（更多詳情）

RK808特性

1、輸入電壓范圍：2.7-5.5V

2、2MHz開關頻率

3、電流模式架構優化瞬態響應

4、內部補償和軟啟動

5、I2C 可編程輸出電平和電源序列

6、高效率的架構

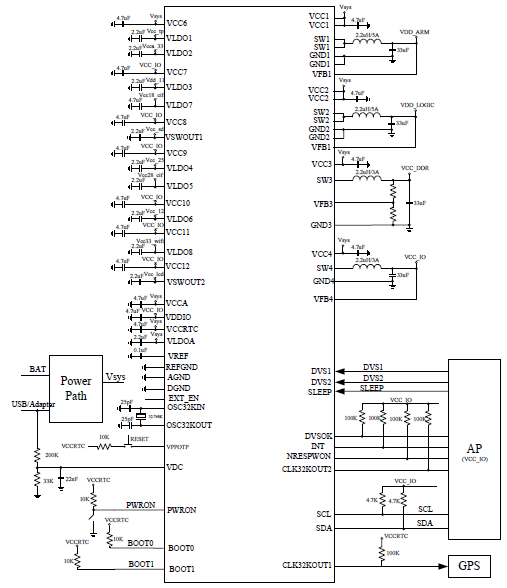

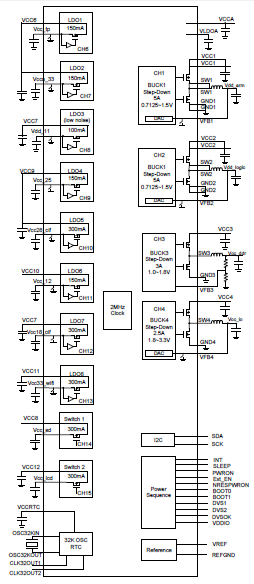

RK808功能模塊圖以及典型應用圖

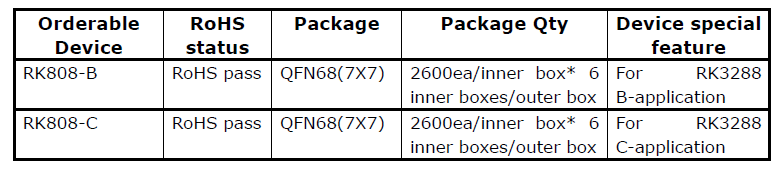

RK808采購信息圖

RK808封裝管腳圖

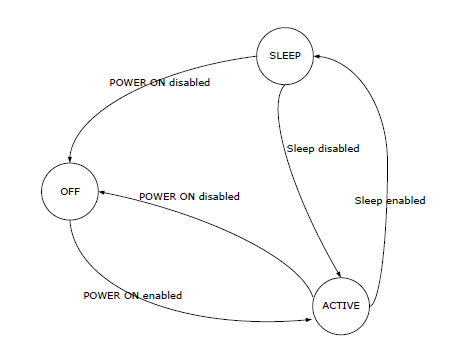

RK808狀態機狀態圖

OFF 狀態是指ＰＭＵ處于關閉狀態，各通道均關閉。

ACTIVE 狀態是指PMU 處于工作狀態中，各通道根據系統要求進行工作。

SLEEP 是指系統處于低耗電的工作狀態下。
