SY6280AAC是SILERGY公司推出的一款低能耗配電開關。它可以通過編程限制電流大小，用以防止過載或短路狀況時電流過大對電源系統造成損壞。其主要應用于USB 3G數據存儲卡、USB電子狗、電子配件中。

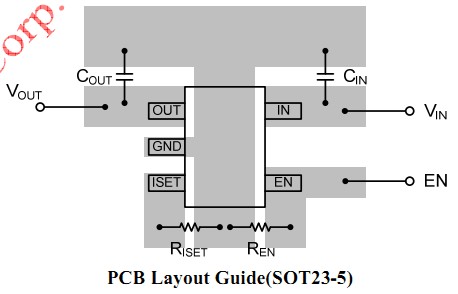

采用以下排布線規則，SY6280的性能將發揮更佳：

1、 盡可能使Vbus布線短而寬，至少需要用2盎司的銅來布線；

2、 在電路下方布置一個接地層以降低電路的電阻、電感以及提高DC、瞬態性能；

3、 將外電容盡可能近放置在端口旁，以降壓阻抗和提搞瞬態性能；

4、 輸入、輸出電容應盡可能近地放置在IC旁，同時需與接地層相連以減少噪聲影響；

5、 陶瓷旁路電容需盡可以近地放置在SY6280的輸入、輸出腳端子旁。
