N720 Mini PCIe模塊是一款基于高通平臺的4G全網通工業級模塊，可支持GSM、CDMA、WCDMA、 TD-SCDMA、FDD-LTE、TDD-LTE 等 2G/3G/4G 網絡制式，其接口符合 PCI Express Mini Card 1.2 標準。模塊不僅支持標準功能接口，還提供了多種擴展功能接口供客戶使用。適合用于視頻監控、筆記本、 車載設備、無線路由等物聯網通訊設備。如需了解更多信息按以下方式聯系桑尼奇戴小姐QQ：2290359330 手機：13418831645，原裝現貨，歡迎交流。（更多詳情）

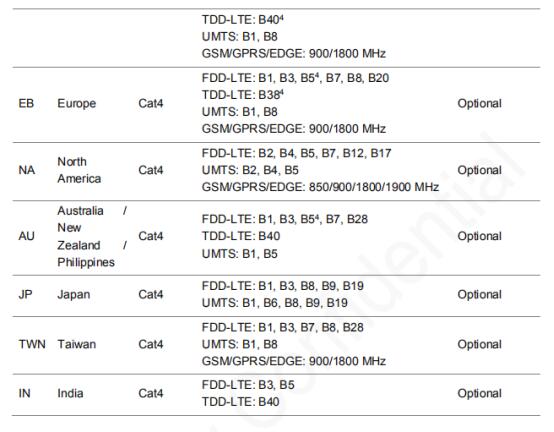

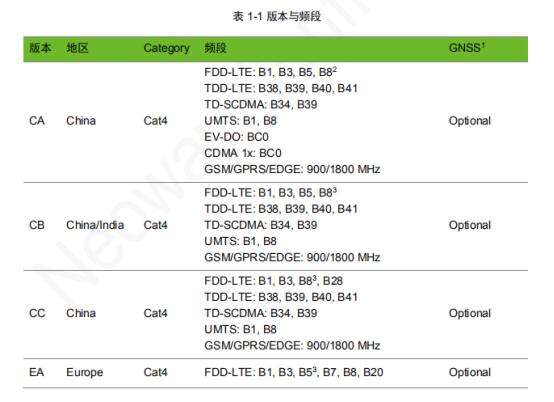

N720 Mini PCIe 數傳版有多種頻段配置，可根據不同區域頻段需求使用，如下表所示

1 以上各版本中 GNSS 功能均可選。

2 CA、CB、CC 版本頻段中 LTE B8 不支持分集接收。

3 EA 版本頻段中 LTE B5、LTEB40 不支持分集接收。

N720 Mini PCIe 主要包含以下功能單元：

? N720 模塊

? LDO

? ESIM（可選）

? 射頻部分

? 數字接口（USIM、PCM、UART、USB）

? 其它控制接口等

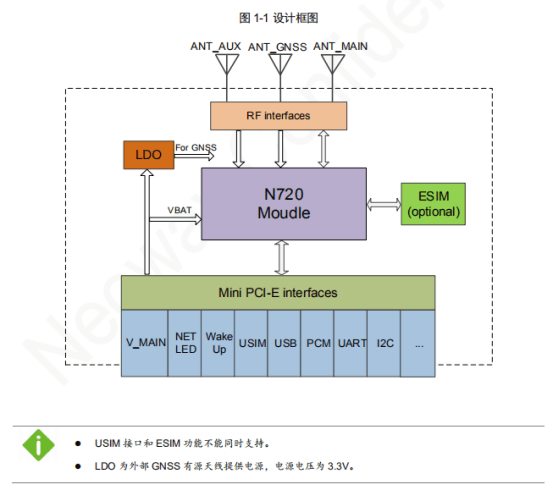

N720的設計框圖如下：

? 基帶

? MCP

? 26MHz 晶體

? 電源管理

? 射頻部分

? 數字接口（UIM、I2C、ADC、UART、USB、SDIO、Audio 等）

N58的設計框圖如下：

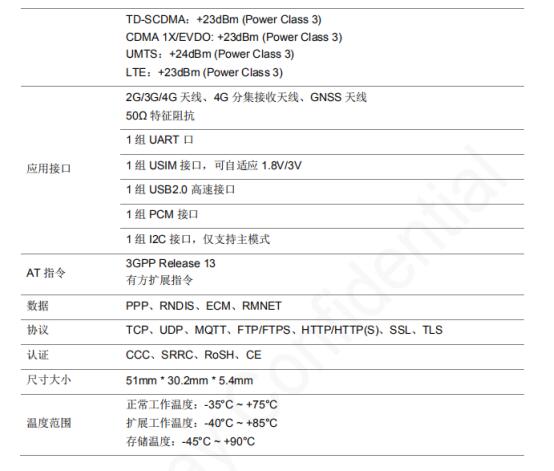

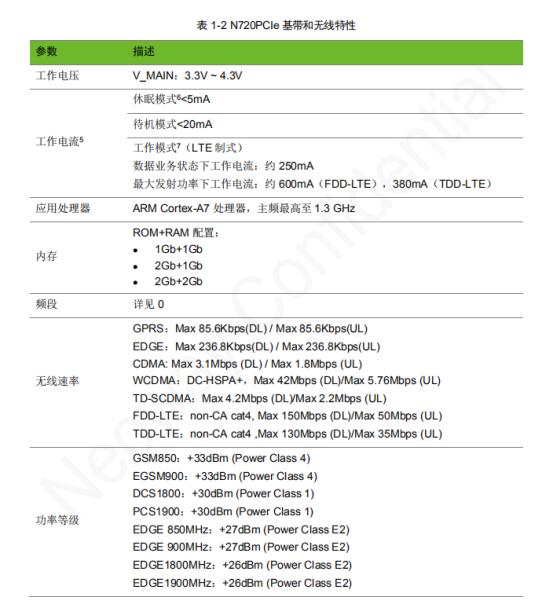

N720的基本規格如下：

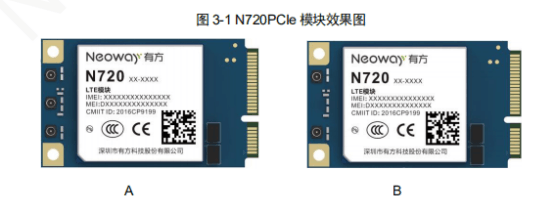

N720的模塊外型：

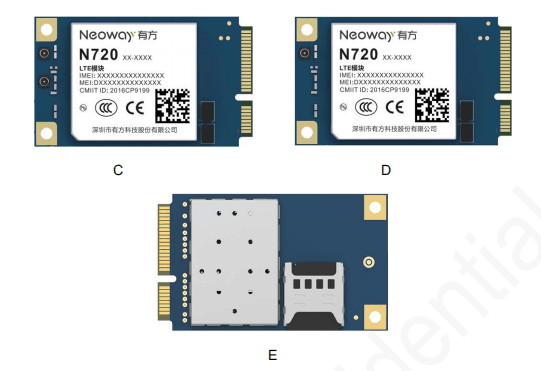

N720PCIe 模塊主要有上面 A、B、C、D 四種規格，分別代表如下：

? A：支持分集接收和 GNSS 功能

? B：支持分集接收，不支持 GNSS 功能

? C：支持 GNSS，不支持分集接收功能

? D：不支持分集接收，不支持 GNSS 功能

? E：模塊背面效果圖

圖中 N720 PCIe 模塊的標貼內容代表 CA 版本通用標貼格式和信息，其它版本的標貼格式和信息可

參考 6.2 小節。

以上圖片為效果圖，實際顏色請以實物為準。
