CW2015CHBD是賽微CellWise品牌下的一款鋰電池電量計芯片，常用的封裝TDFN8，可以直接替代之前的CW2013CSAD，CW2015 是一款超緊湊、低成本、主機側/封裝端、無傳感電阻器、用于手持式和便攜式設備鋰離子 （Li+） 電池的燃油測量系統 IC。CW2015 跟蹤 Li+ 電池的運行狀況，并使用最先進的算法報告非常不同的電池化學系統（LiCoOx、聚合物鋰離子、LiMnOx 等）的相對充電狀態 （SOC）。CW2015 包括 14 位西格瑪-德?tīng)査嗀DC、精密電壓參考和內置精確溫度傳感器。IC 使最終用戶能夠消除占用大電路板面積的昂貴傳感電阻器。如果電池 SOC 電平達到預編程閾值，IC 也會發出報警信號。快速啟動功能提供了對電池的 SOC 進行初始估計的可能性，這也使 IC 能夠位于系統側或包裝端，從而為系統制造商在包選擇上提供了靈活性。CW2015 使用 2 線 I2C 兼容串行接口，可在標準模式（100 kHz）或快速模式（400 kHz）下運行。

CW2015的特點：

?系統側或包+側燃油測量

? 3% 最大總 SOC 測量誤差

? 14 位 Delta Sigma ADC 用于溫度和電池電壓測量

? 精密電壓測量

? 使用壽命內無偏移積累

? 無需全電+空電池學習周期

? 無需感應電阻器

? SOC 和 RRT 可用

? 外部報警/中斷低電池警告可用

? 專利的"FastCali"氣體測量算法

? 極低的有源和睡眠功耗 - 正常模式 15uA - 睡眠模式 <1uA ? 一般 I 2 C 接口

?TDFN-8小封裝

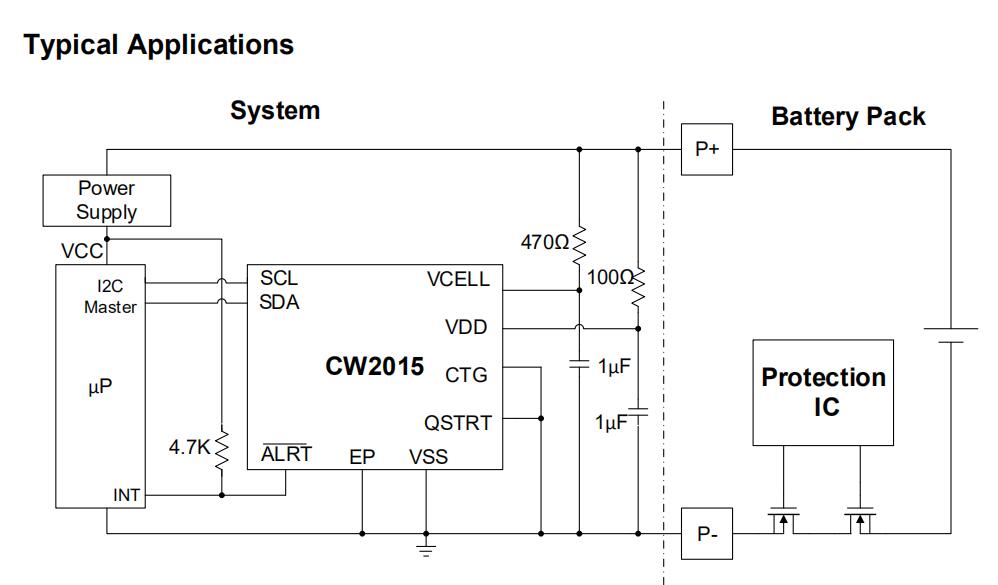

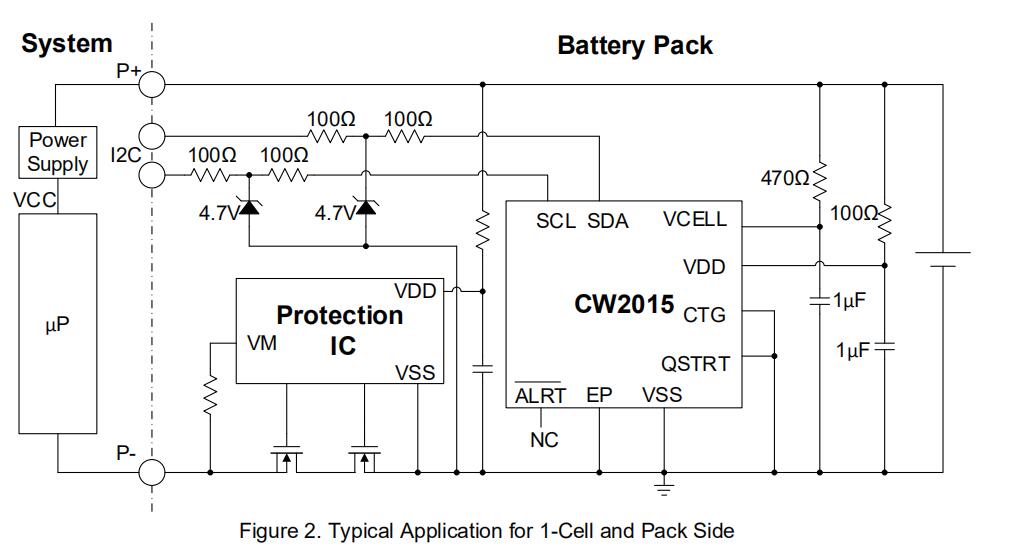

CW2015的典型應用電路圖

CW2015產品應用：

1、智能手機

2、平板電腦

3、手持和便攜式應用

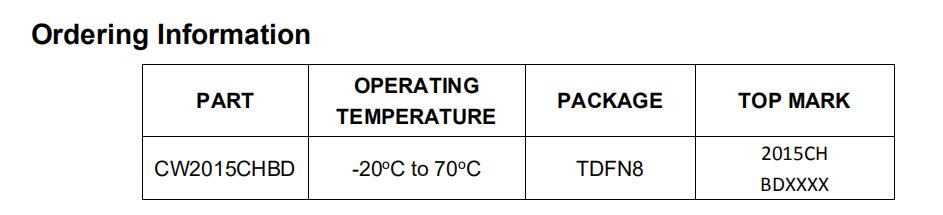

CW2015的購買信息

CW2015的封裝信息
