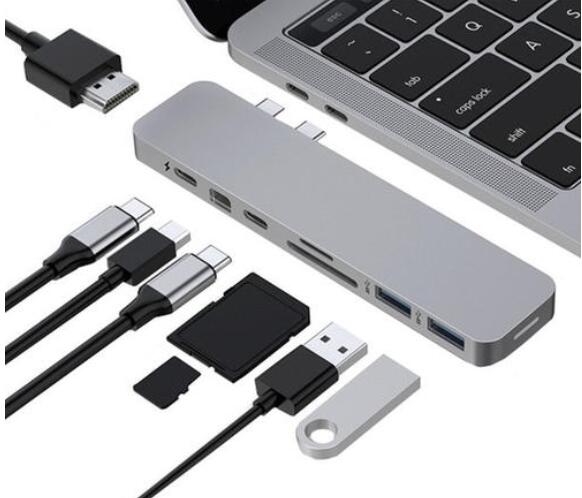

隨著科技的發展，手機的按鍵越來越少，筆記本越來越輕薄，這就限制了外設接口的種類和數量，一個時代的代表產物---擴展塢。擴展塢的功能有很多，比如網卡，HDMI，USB，PD，讀卡，音頻等。
本章主要講USB2.0擴展這一功能，常用的品牌有創惟和湯銘，處于擴展塢對于封裝考慮，本文重點介紹下FE8.1，如需了解更多信息按以下方式聯系張經理，張經理QQ：2860224697 手機：18576760724（微信同號）(以上信息由深圳市桑尼奇科技有限公司提供 t5551.cn)
FE8.1是一個非常緊湊的高速4端口USB集線器控制器。它符合 USB-IF“通用串行總線規范修訂版2.0”(USB2.0)規范的各個方面，但 one-FE8.1通常將自己作為一個自供電的集線器，而不考慮實際的系統實現。為了實現絕對最小的引腳計數，沒有輸入信號引腳留下來監視本地電源狀態。
FE8.1是一個高度集成、高質量、高性能的USB 2.0 4端口集線器解決方案。它占用空間小，功耗極低，是嵌入式應用和獨立集線器的最佳選擇。FE8.1的高質量是通過全面的掃描鏈和內置自檢模式的設計測試來保證的，這些模式可以在封裝和測試階段測試所有高、全、低速模擬前端(AFE)組件。
FE8.1的特點：
?USB 2.0 完全 兼容 AFE 收發器:
---上游端口支持高速速度(480MHz)和全速(12MHz)模式;
---4個下游端口支持高速、全速和低速(1.5MHz)模式;
?集成了上游1.5 KΩ上拉電阻，下游15 KΩ下拉電阻，以及串聯電阻器;
?集成12MHz 振蕩器與反饋電阻和晶體負載電容器;
?12MHz 到480MHz 的集成鎖相環路(PLL);
?單事務轉換程序(單一TT)：一個TT代表所有下游端口;可以處理64個周期性的初級 / 分體事務，32個周期性的完整 / 復雜事務，以及6個非周期性事務。

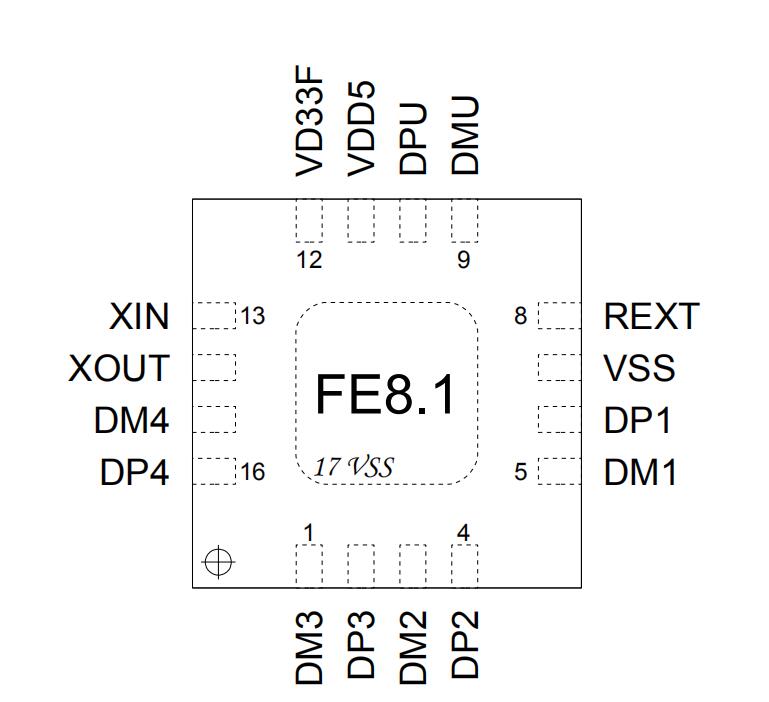

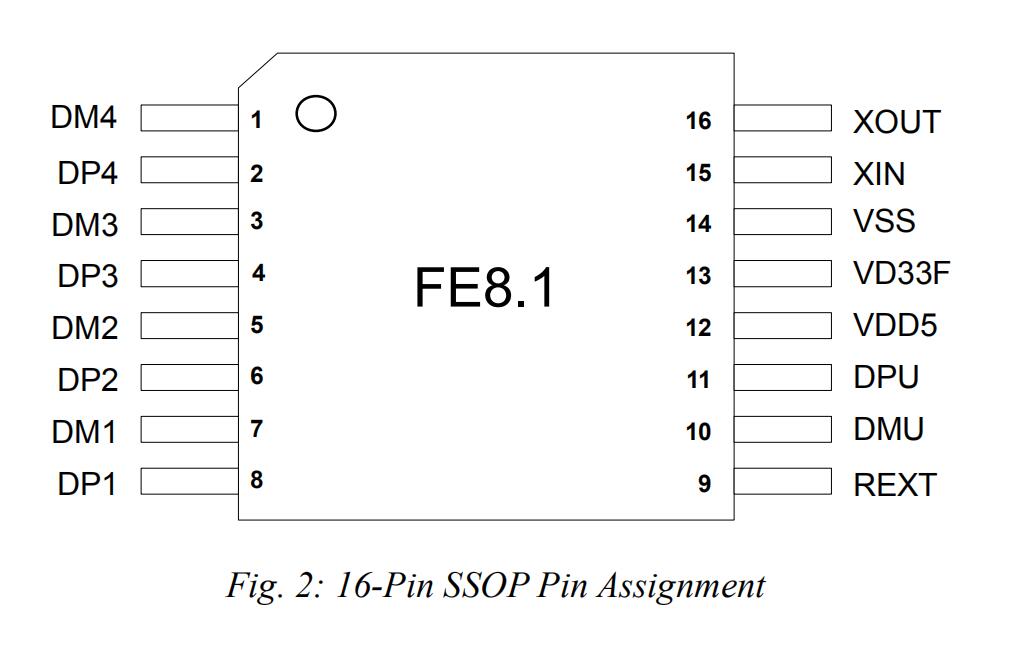

FE8.1的封裝，有兩種SSOP16和WQFN16：
如需購買FE8.1或者了解更多信息按以下方式聯系張經理，手機18576760724（微信同號），QQ：2860224697，原裝現貨，歡迎交流。
