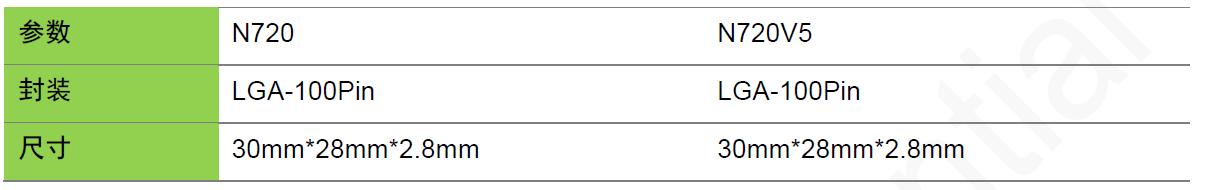

1、模塊基本信息

N720是一款基于高通平臺的4G全網通工業級模塊，N720V5是基于ASR平臺的4G高性能工業級通信模塊。兩個模塊使用相同的封裝尺寸，通用管腳Pin To Pin。

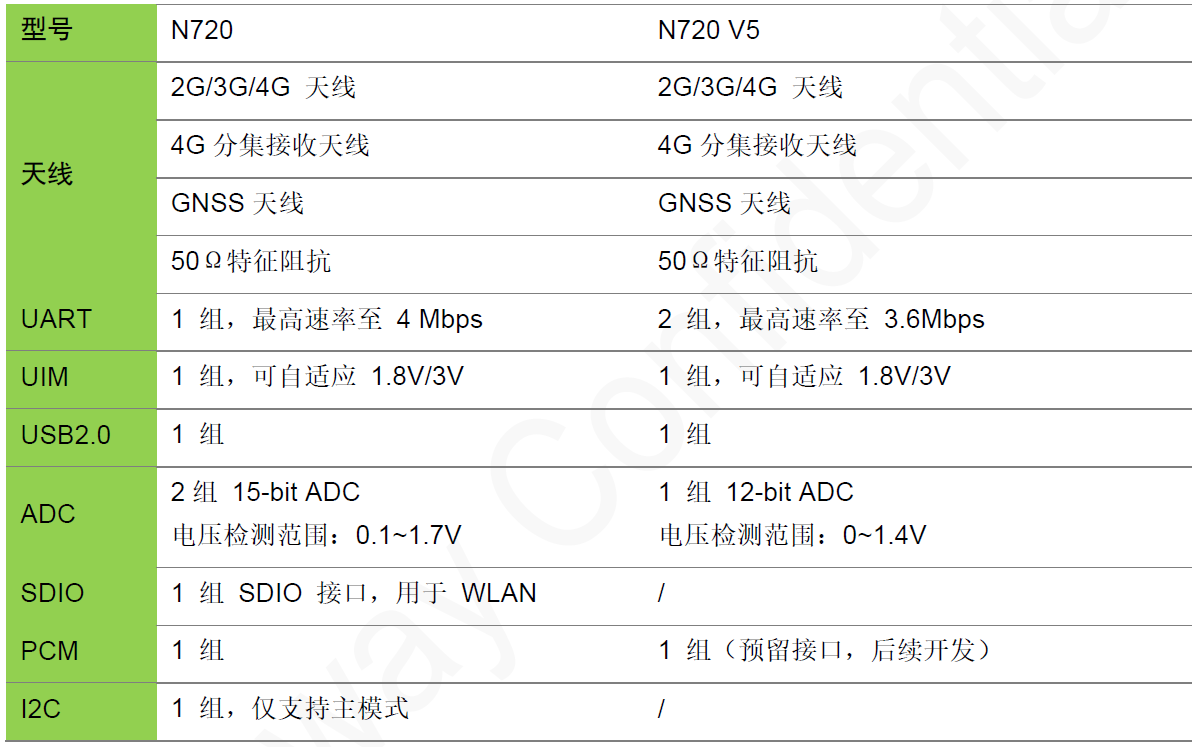

N720和N720V5應用接口對比如下：

2、管腳定義

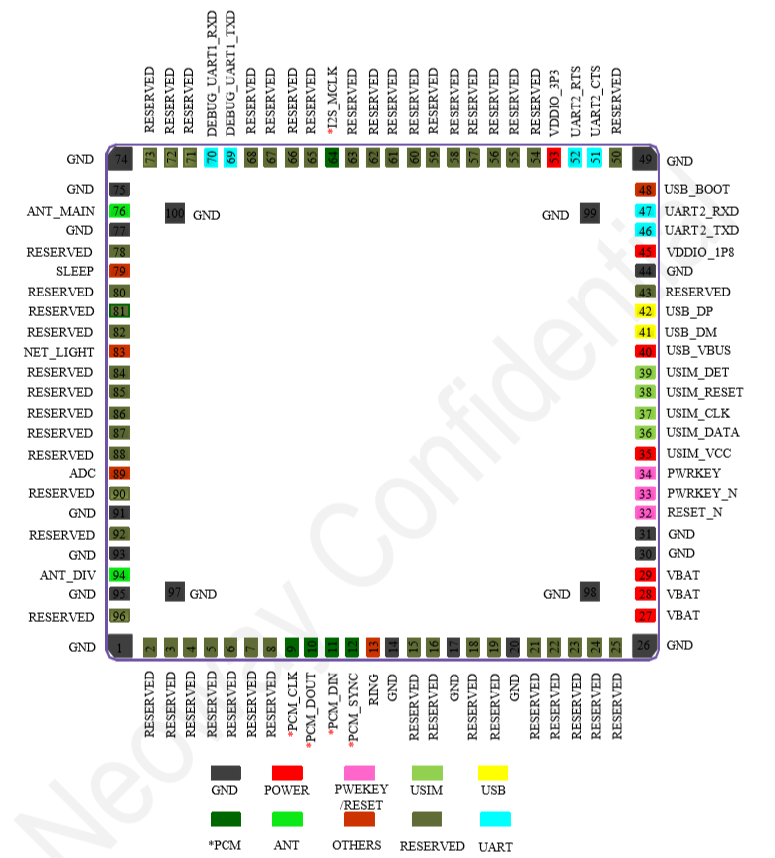

N720管腳定義

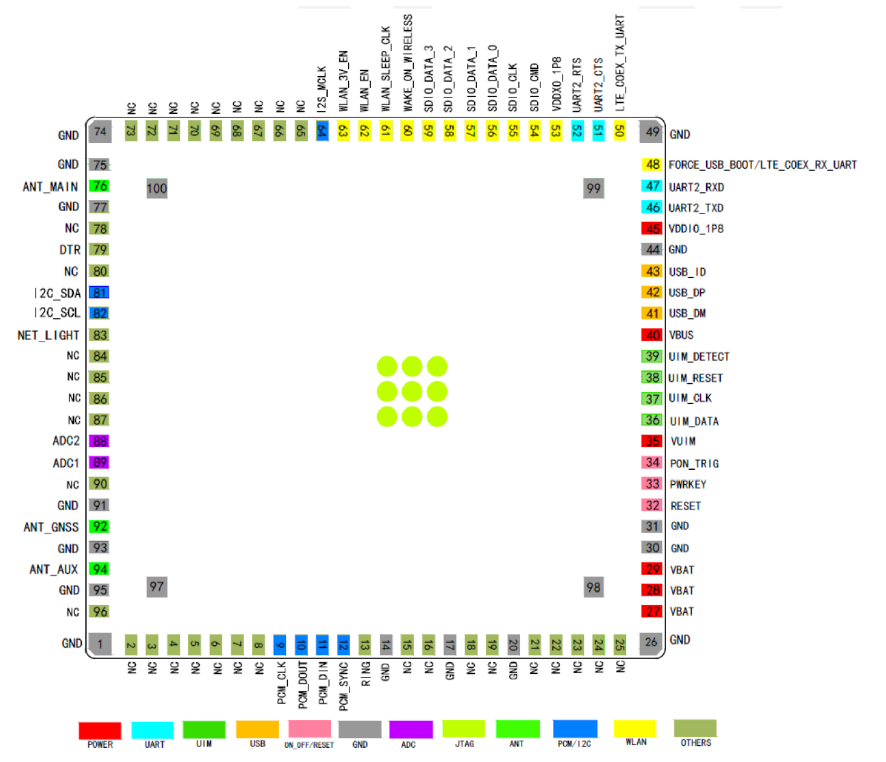

N720V5管腳定義

3、兼容設計要點

在設計N720 或者N720V5 封裝時建議都采用N720的LGA-100Pin 封裝，保留Keep out區域，預防短路。

注意PIN53 VDDIO引腳兩個模塊輸出電壓不同，N720輸出1.8V（Imax=20mA），N720 V5輸出3.3V（Imax=100mA），需合理設計電平轉換電路。

PIN69、PIN70 DEBUG串口需預留1.8V~3.3V電平轉換電路。

PIN48 USB_BOOT強制下載引腳測試點旁邊，需同時預留GND和PIN45（VDDIO_1.8）測試點。
