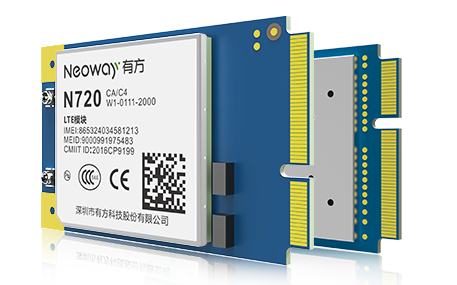

有方科技N720 Mini PCIe模塊是一款基于高通平臺的4G全網通工業級模塊，可支持GSM、CDMA、WCDMA、TD-SCDMA、FDD-LTE、TDD-LTE等2G/3G/4G網絡制式，其接口符合PCI Express Mini Card 1.2標準。模塊不僅支持標準功能接口，還提供了多種擴展功能接口供客戶使用。適合用于視頻監控、筆記本、車載設備、無線路由等物聯網通訊設備。

N720 Mini PCIe 主要包含功能單元：N720 模塊、LDO 、ESIM（可選）、射頻部分、數字接口（USIM、PCM、UART、USB）、其它控制接口等。注意：USIM接口和ESIM功能不能同時支持；LDO為外部GNSS有源天線提供電源，電源電壓為3.3V。

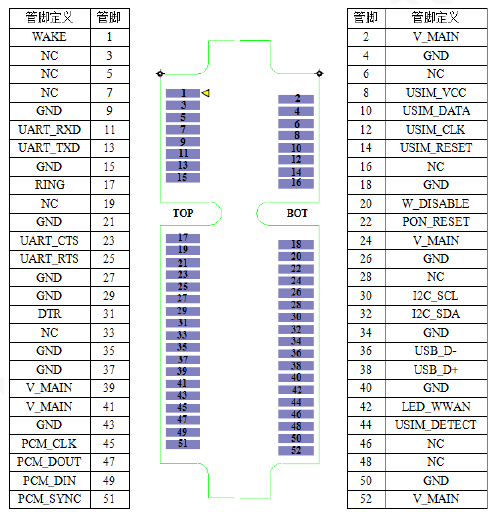

N720 Mini PCIe管腳定義符合Mini PCI Express管腳定義標準，除通用功能接口外還提供了其他功能定義，共52pin腳，如下圖所示，其中標識TOP為貼N720模塊的一面。

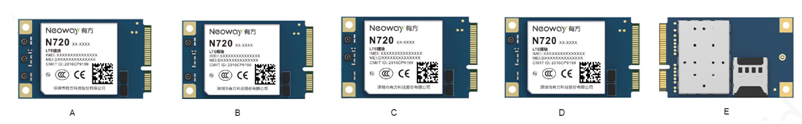

N720 Mine PCIe模塊主要有以下A、B、C、D四種規格，分別代表如下：

A：支持分集接收和GNSS功能

B：支持分集接收，不支持GNSS功能

C：支持GNSS，不支持分集接收功能

D：不支持分集接收，不支持GNSS功能

E：模塊背面效果圖

N720 Mini PCIe支持國內移動/聯通/電信三大運營商的2G/3G/4G網絡制式，具有豐富的硬件接口，客戶易于開發。寬電壓設計（3.3-3.6V)，性能更加穩定可靠。支持全球各區域網絡，助力客戶實現全球性業務拓展。支持語音功能，同時支持GPS，BDS，GLONASS 多種定位方式，助力客戶實現基于位置的設備管理。加上標準化PCIe接口，即插即用，提升運維效率。

有方科技4G功能模塊N720 Mini PCIe非常適合開發無線抄表終端、車載、手持POS、工業路由器等物聯網通訊設備等，如有需要?dú)g迎聯系：肖生QQ：1735477079 手機：18576774167（微信同號）。
