1.特性

 AD7606B是一個16位、同步采樣、模擬到數字?jǐn)?shù)據采集系統(DAS) ，有8個通道，每個通道包含模擬輸入鉗位保護、可編程增益放大器(PGA)、低通濾波器和A16位逐次逼近寄存器(SAR)、模擬數字轉換器(ADC)。 AD7606B還具有靈活的數字濾波器、低漂移、2.5V精度基準和參考緩沖器，以驅動ADC，以及靈活的并行和串行接口。

AD7606B 在所有通道以800KSPS吞吐率進行采樣時，從單個5V 電源和 容納±10V、±5V 和±2.5V真正的雙極輸入范圍操作。 輸入鉗位保護能夠承受高達±21V的電壓 AD7606B 具有5MΩ的模擬輸入阻抗，當輸入信號斷開并通過一個10kΩ的外部電阻拉到地面時，其輸入阻抗小于20LSB雙極零碼。 單電源操作、片上濾波和高輸入阻抗消除了對外部驅動器運算放大器的需求，這需要雙極電源。 對于吞吐率較低的應用，AD7606B靈活數字濾波器可用于改善噪聲性能。

在硬件模式下，AD7606B與 AD7606完全兼容。在軟件模式下，AD7606B有以下高級功能:

?額外的±2.5V模擬輸入范圍；

?模擬輸入范圍(±10V，±5V，和±2.5V)，可選擇任意通道；

?額外的過采樣(操作系統)選項，直至OS256；

?系統增益、系統偏移量和系統相位校準/通道；

?模擬輸入開路檢波器；

?診斷多路轉換器；

?監視功能(序列周邊接口(SPI)無效的讀 / 寫、循環冗余校驗(CRC)、過電壓和欠電壓事件、忙停監視器和復位檢測)。

2.系統應用

?電力線監測；

?保護繼電器；

?多相電機控制；

?儀器和控制系統；

?數據采集系統。

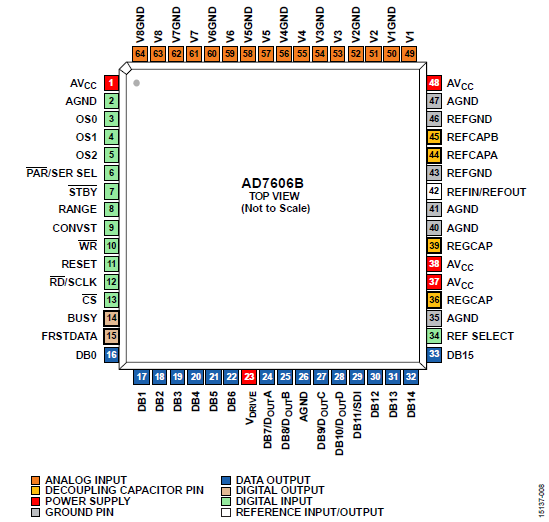

3.管腳圖
