HX711采用了海芯科技集成電路專利技術，是一款專為高精度電子秤而設計的24位A/D轉換器芯片。與同類型其它芯片相比，該芯片繼承了包括穩壓電源、片內時鐘振蕩器等其它同類型芯片所需要的外圍電路，具有集成度高、響應速度快、抗干擾性強等優點。降低了電子秤的整機成本，提高了整機的性能和可靠性。近期市場額溫槍需求火爆，由于HX711性能優異，導致市場上一度斷貨，如有此物料需求歡迎聯系：肖生QQ：1735477079  手機：18576774167（微信同號）。

該芯片與后端MCU芯片的接口和編程非常簡單，所有控制信號由管腳驅動，無需對芯片內部的寄存器編程。輸入選擇開關可任意選取通道A或通道B，與其內部的低噪聲可編程放大器相連。通道A的可編程增益為128或64，對應的滿額度差分輸入信號幅度分別為±20mV或±40mV。通道B則為固定的32增益，用于系統參數檢測。芯片內提供的穩壓電源可以直接向外部傳感器和芯片內的A/D轉換器提供電源，系統板上無需另外的模擬電源。芯片內的時鐘振蕩器不需要任何外接器件。上電自動復位功能簡化了開機的初始過程。

HX711特點：

1、兩路可選差分輸入

2、片內低噪聲可編程放大器，可選增益為32，64和128

3、片內穩壓電路可直接向外部傳感器和芯片內A/D轉換器提供電源

4、片內時鐘振蕩器無需任何外接器件，必要時也可使用外接晶振或時鐘

5、上電自動復位電路

6、簡單的數字控制和串口通訊：所有控制由管腳輸入，芯片內寄存器無需編程

7、可選擇10Hz或80Hz的輸出數據速率

8、同步抑制50Hz和60Hz的電源干擾

9、耗電量（含穩壓電源電路）：典型工作電流<1.6mA，斷電電流<1uA

10、工作電壓范圍：2.6~5.5V

11、工作溫度范圍：-40~+85℃

12、16管腳的SOP-16封裝

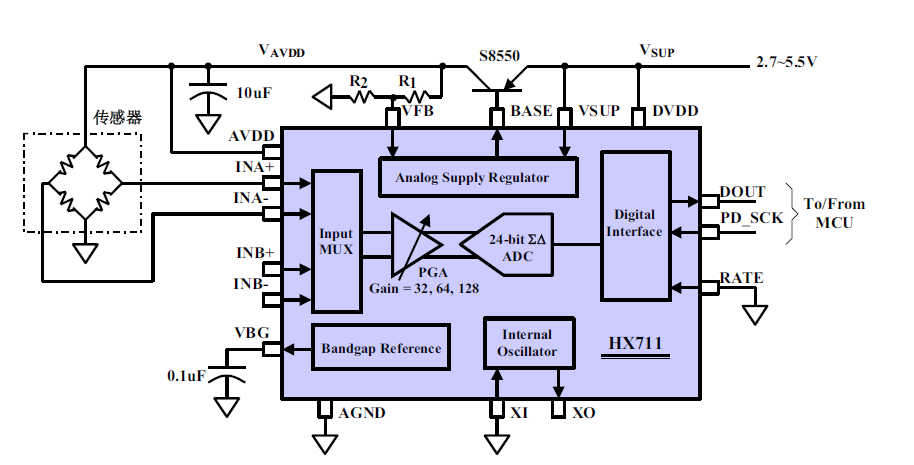

圖一典型的電子秤應用框圖

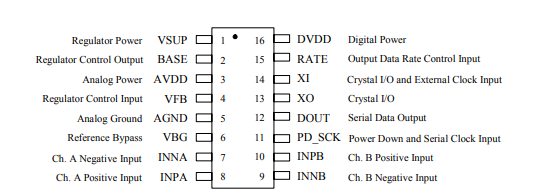

圖二引腳圖

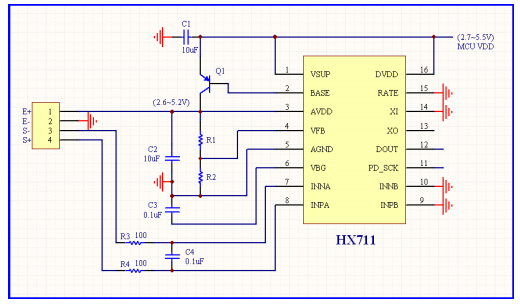

圖三參考PCB板原理圖
