新冠肺炎，全球恐懼。有沒發燒是最簡單直接的辦法，額溫槍成了很多大小企業的開工必需品，以下淺談下額溫槍的技術原理和構造。

紅外額溫槍技術原理

一切溫度高于零度（-273.15℃）的物體都在不停地向周圍空間發射紅外能量。其輻射特性、輻射能量的大小、波長分布等都與物體表面溫度密切相關。反過來,通過對物體自身輻射的紅外能量的測量，便能準確地測定它的表面溫度，這就是紅外輻射測溫的機理。

人體與其他生物體一樣，自身也在向四周輻射釋放紅外能量，其波長一般為9-13μm，是處在0.76-100μm 的近紅外波段。由于該波長范圍內的光線不被空氣所吸收，也就是說，人體向外輻射的紅外大小與環境影響無關，只是與人體含存與釋放能量大小有關，因此，只要通過對人體自身輻射紅外能量的測量就能準確地測定人體表面溫度。人體紅外溫度傳感器就是根據這一原理，設計制作而成的。

紅外溫度傳感器

目前市面上的紅外溫度傳感器根據能量轉換所用材料不同，主要有以下幾種類型：

（1）熱釋電型：硫酸三甘肽、鉭酸鋰等

（2）熱電堆型：N型和P型的多晶硅

（3）二極管型：?jiǎn)尉Щ蚨嗑?/span>PN結

（4）熱電容型：雙材料薄膜

（5）熱敏電阻型：氧化釩、非晶硅等 其實，這些類型都只是在接收紅外能量后，轉換方式和材料能效比不同而已。

目前耳、額溫槍采用的紅外傳感器均為熱電堆式，基本物理原理是塞貝克效應。

熱電堆式溫度傳感器參數指標：

測量范圍：-50℃-100℃；

測量精度：0.1℃以內，±0.1%以內；

工作溫度：-20℃-+85℃；

最大測量距離：≦0-50mm（加透鏡300-500mm）

輸出電壓：0-10mV；

熱電堆溫度傳感器最大量程范圍可以做到-60℃到+1200℃范圍

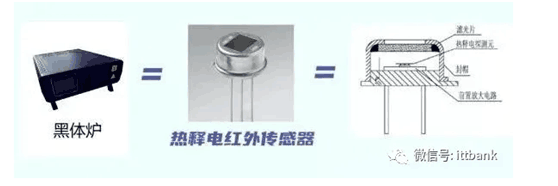

紅外熱電堆傳感器成品圖主要封裝形式有兩種：TO46(TO18)/TO39(TO5)；

紅外額溫槍芯片

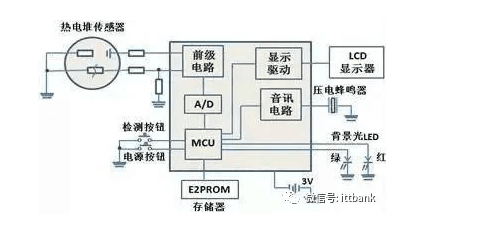

紅外溫槍核心芯片主要由ADC芯片和控制芯片設計組成，可實現按鍵控制、LCD顯示、電量檢測等功能。

紅外測溫儀的工作過程：紅外測溫儀由光學系統、光電探測器、信號放大器及信號處理、顯示輸出等部分組成。光學系統匯集其視場內的目標紅外輻射能量，視場的大小由測溫儀的光學零件以及位置決定。被測物體輻射的紅外首先進入測溫儀的光學系統，再由光學系統匯聚射入的紅外線，使能量更加集中;聚集后的紅外線輸入到光電探測器中，探測器的關鍵部件是紅外線傳感器，它的任務是把光信號轉化為電信號;從光電探測器輸出的電信號經過放大器和信號處理電路按照儀器內部的算法和目標發射率校正后轉變?yōu)楸粶y(cè)目標的溫度值。

人體額溫槍的校準

環境溫度：把傳感器置于25.00 +/-0.02 度水槽中，等穩定后按下某個鍵確認，一般耗時30秒。

黑體溫度：先把黑體爐調到37.00 +/-0.02度，再把傳感器塞入到黑體爐里，等穩定后按下某個鍵確認。一般耗時20

方案設計和產品生產需要準備什么

1. 殼有幾個功能鍵，分別什么作用

2. 液晶屏需多少個腳

3. 傳感器是數字的還是模擬

4. 產品規格：什么樣的電池供電，家用還是醫用，是否需要校準

生產測試要求

1.工廠有恒溫房? 中高低溫都可以調

2.是否懂弄散熱器? 結構, 光學組件和傳感器其中一個出了問題引致不斷測試修正也是不明確的因數, 電子設計的工程師不一定能解決不了此些問題.

3.你有臨床實驗資源?(找醫院, 他們有大中小, 發燒不發燒的人, 做一段時間測試數據)

4.如果做醫規，你有國內CFDA醫療資質?國外叫FDA和CE Medical (CFDA最快要一年半去審批).
