1特征

1.1常規描述

?單電源操作-2.7至3.6V，用于讀取、擦除和編程操作

?支持串行外圍接口-模式0和模式3

?16777216 x 1位結構或8388608 x 2位（雙輸出模式）結構

?512個相等扇區，每個4K字節-任何扇區都可以單獨擦除

?32個相等塊，每個64K字節-任何塊都可以單獨擦除

?程序功能-字節基-頁基（256字節）

?從-1V到Vcc+1V的鎖存保護至100mA

1.2性能

?高性能

-快速訪問時間：86MHz串行時鐘

-雙輸出模式串行時鐘：80MHz

-快速編程時間：0.6ms（典型值）和3ms（最大值）/頁

-字節編程時間：9us（典型值）

-快速擦除時間：40ms（典型值）/扇區；0.4s（典型值）/塊

?低功耗

-低激活讀取電流：86MHz時為25mA（最大值）

-低激活編程電流：15mA（典型值）

-低激活扇區擦除電流：9mA（典型值）

-低待機電流：15uA（典型值）

-深度斷電模式2uA（典型）

?典型的100000次擦除/程序周期

?20年的數據保留

1.3軟件功能

?輸入數據格式

-1字節命令代碼

?高級安全功能

-塊鎖保護BP3-BP0狀態位定義了軟件保護區域的大小，以防程序和擦除指令

-附加512位安全OTP，用于唯一標識符

?自動擦除和自動編程算法

-自動擦除和驗證所選扇區的數據

-通過自動乘以程序脈沖寬度的內部算法自動編程和驗證所選頁面的數據（要編程的任何頁面都應首先使頁面處于擦除狀態）

?狀態寄存器功能

?電子標識

-JEDEC 1字節制造商ID和2字節設備ID

-RES命令用于1字節設備ID

-REMS命令用于1字節制造商ID和1字節設備ID

?支持串行閃存可發現參數（SFDP）模式

1.4硬件特性

?包裝

-16針SOP（300mil）

-8針SOP（150mil）

-8針SOP（200mil）

-8針PDIP（300mil）

-8路WSON（6x5mm）

-8路USON（4x4mm）

-24球BGA

-所有設備均符合RoHS且無鹵化物

2一般說明

設備具有串行外圍接口和軟件協議，允許在簡單的3線總線上操作。這三個總線信號是時鐘輸入（SCLK）、串行數據輸入（SI）和串行數據輸出（SO）。通過CS#輸入啟用對設備的串行訪問。

當它處于雙輸出讀取模式時，SI和SO管腳變?yōu)橛糜跀?shù)據輸出的SIO0和SIO1管腳。

該設備提供對整個芯片的順序讀取操作。

發出程序/擦除命令后，將執行程序/擦除并驗證指定頁面或扇區/塊位置的自動程序/擦除算法。程序命令按字節、頁或字執行。擦除命令以扇區、塊或整個芯片為基礎執行。

為了給用戶提供方便的接口，包括一個狀態寄存器來指示芯片的狀態?？砂l(fā)出狀態讀取命令，通過WIP位檢測程序的完成狀態或擦除操作。

高級安全功能增強了保護和安全功能，有關詳細信息，請參閱安全功能部分。

當設備未運行且CS#高時，將其置于待機模式。

該設備使用Macronix的專用存儲單元，即使在典型的100000個編寫和擦除周期之后，該單元也能可靠地存儲內存內容。

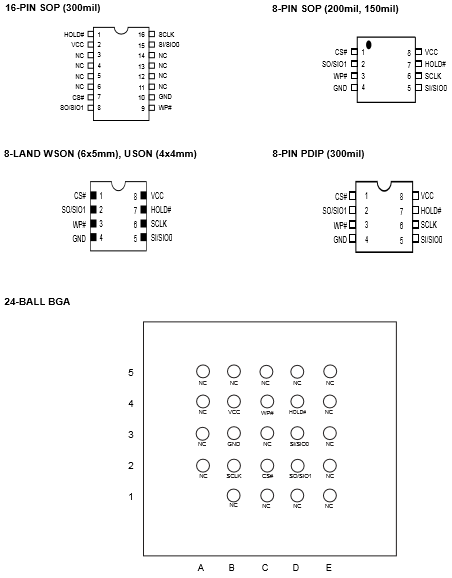

3.引腳配置
