TPDxE05U06是基于單向瞬態電壓抑制器(TVS)的靜電 (ESD)保護二極管產品系列，具有超低電容。每個器件的ESD沖擊消散值高于IEC 61000-4-2國際標準規定的最高水平。TPDxE05U06 的超低負載電容使得它非常適用于保護任何高速信號引腳。

TPDxE05U06特性：

? IEC 61000-4-2 4 級靜電放電(ESD) 保護

– ±12kV 接觸放電

– ±15kV 氣隙放電

? IEC 61000-4-4 瞬態放電 (EFT) 保護

– 80A (5/50ns)

? IEC 61000-4-5 浪涌保護

– 2.5A (8/20μs)

? IO 電容0.42pF 至0.5pF（典型值）

? 直流擊穿電壓6.5V（最小值）

? 超低泄漏電流10nA（最大值）

? 低ESD鉗位電壓

? 工業溫度范圍：-40°C至125°C

? 簡易直通路由封裝

TPDxE05U06應用：

? HDMI1.4

? HDMI2.0 (TPD1E05U06)

? USB 3.0

? MHL

? 低壓差分信令(LVDS) 接口

? DisplayPort

? PCI Express 接口

? eSata 接口

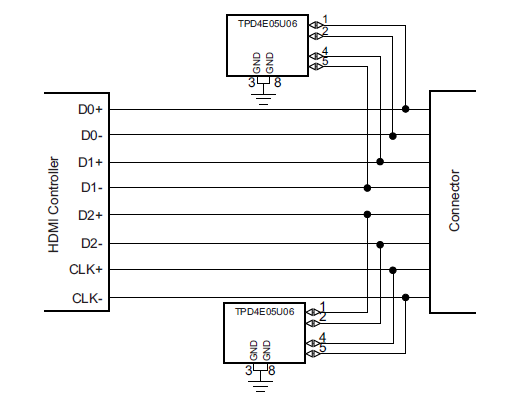

TPD4E05U06簡化電路原理圖：

TPD4E05U06目前在RK3399/RK3399PRO/三星等方案中普遍采用，桑尼奇長期配套安卓硬件周邊套料，如需了解更多信息按以下方式聯系肖生QQ：1735477079  手機：18576774167，原裝現貨，歡迎交流。（更多詳情）
