1概述RTL8198是一個集成的系統芯片(SoC)應用專用集成電路(ASIC)，實現了L2交換機、L3路由和L4 NAT功能。一個RLX5281 CPU是嵌入式的，時鐘速率可以達到500MHz。為了提高計算性能，提供16K字節I-Cache、8K字節 D-Cache、40KI-MEM和8K字節 D-MEM。支持標準的5信道P1149.1兼容的EJTAG測試接口，用于CPU測試和軟件開發。

通過表配置和查找，RTL8198可以執行硬連線網絡流量轉發。CPU可用于處理上層函數，如DHCP、HTTP和其他一些協議，并使用硬連接的轉發引擎進行操作。

RTL8198提供6個端口(從端口0到端口5)，集成了6個千兆以太網MAC和5個物理層收發器，分別用于10Base-T、100Base-TX和1000Base-TX。RTL8198的每個端口都可以配置為LAN或WAN端口。端口5支持外部MAC接口，可以是GMII/RGMII/MII接口類型，以便與外部MAC或PHY收發器一起工作。

RTL8198支持靈活的IEEE 802.3全雙工流量控制和可選的半雙工流量控制。對于全雙工，標準的IEEE 803.3x流量控制只有在UTP的雙方都具有自動協商能力和啟用暫停能力時才會啟用暫停能力。RTL8198還提供了可選的強制模式IEEE802.3全雙工流量控制?；趦?yōu)化的包內存管理，RTL8198能夠防止前端阻塞。

由于其強大的協議解析器，RTL8198可以識別和硬轉發的VLAN標記、SNAP/LLC、PPPoE、IP、TCP、UDP、ICMP、IGMP和PPTP包。第2層、第3層和第4層信息存儲在查找表中。對于VLAN和PPPoE協議，RTL8198可以自動封裝和封裝VLAN標記幀和PPPoE頭。

L2開關功能:RTL8198包含一個1024項地址查找表，帶有一個10位4路XOR散列算法，用于地址搜索和學習。提供每個條目的自動時效，時效時間約為200~300秒。

RTL8198支持基于端口、基于協議和標記的VLAN。最多可以分配4000個VLAN組。根據VLAN表配置插入或刪除VLAN標記。支持生成樹協議，狀態分為四種類型:禁用、阻塞/監聽、學習和轉發。

對于外圍接口，支持兩個16550兼容的UART，并提供一個16字節的FIFO緩沖區。RTL8198中嵌入了USB 2.0主機控制器，提供符合EHCI和OHCI 1.1的主機功能。此外，在RTL8198中還嵌入了一個USB PHY。

支持MDI/MDIX自動交叉功能。為了訪問高速設備，RTL8198提供了一個PCI Express主機來訪問PCI Express接口。RTL8198上最多支持兩個PCI Express設備。

對于系統鎖相環，RTL8198只需要一個25MHz的晶體或40MHz的時鐘輸入。RTL8198也有兩個硬件定時器和一個看門狗定時器來提供精確的定時和看門狗功能。為了擴展和靈活性，RTL8198最多可提供44個GPIO引腳。

RTL8198提供了一個熱增強的低輪廓塑料四平面封裝，216引腳(LQFP216-E-PAD)封裝。它只需要一個3.3V和1.0V的外部電源。

2功能

*SOC

---嵌入式RISC CPU、RLX5281 16K I-Cache 8K D-Cache, 40K I-MEM 8K D-

MEM?

---支持MIPS-1 ISA, MIPS16 ISA?

---時鐘頻率500MHz?

---提供了一個標準5-signal P1149.1 EJTAG測試端口?

---支持RLX5281 CPU暫停模式

*L2功能?

---6個千兆以太網MAC開關有5個IEEE 802.3 10/100/1000Mbps物理層收發器

---支持1專用GMII / RGMII / MII端口連接到一個外部MAC或者PHY(同時支持PHY模式和MAC模式)HomePlug或HomePNA應用

---阻塞線速接收和傳輸和non-head-of-line阻塞 /轉發?

---內部512K bit SRAM包緩沖?

---內部1024項4路哈希L2查找表?

---支持源和目的MAC地址過濾?

---三個LED指示燈指示每端口全/半雙工通訊?

---雙色LED顯示模式

*CPU接口(NIC)?

---支持BSD mbuf-like包結構可調集群大小(128字節2千字節)以提供最佳的內存利用率

?  ---NIC DMA支持QoS multipledescriptor-ring架構應用程序(支持6 RX描述符環和2 TX描述符環)

*外圍接口?

---支持串行總線主機集成PHY連接兩個主設備?

---兩個PCI Express PHY嵌入式?

---支持一個USB 2.0訪問USB-supported外設?

---一個USB主機控制器PHY嵌入式?

---支持兩種16550 UART?

---支持多達44 GPIO管腳

*串行Flash

*內存接口(SPI)?

---支持兩個bank和雙SPI Flash應用程序I / O通道?

---每個Flash銀行可以配置為256K/ 512K/ 1M/ 2M/ 4M / 8M/ 16 M字節-----啟動從SPI支持Flash

    *SDR DRAM?

---支持兩種SDR DRAM;每個可以配置為2M/ 4M/ 8M/ 16M / 32M/ 64M字節

---16位SDR DRAM數據總線的支持,系統完全支持高達128M字節 SDR    DRAM內存空間

    *DDR1 DRAM?

---支持一種DDR1 DRAM bank,可以配置為16M/ 32M/ 64M/ 128M字節

---16位DDR1 DRAM數據總線的支持。系統完全支持高達128Mbyte的DDR1 DRAM內存空間

*DDR2 DRAM

---支持一種DDR2 DRAM bank,可以配置為32M/ 64M / 128M字節?

---16位DDR2數據總線技術支持。系統完全支持高達128M字節 DDR2 DRAM內存空間

*支持綠色以太網?

---電纜長度節電

---斷電節電

*支持pre-IEEE 802.3 az節能以太網1000Base-T, 100Base-TX全雙工模式和10 base-T全/半雙工模式

*其他Add-on-Value特性

---支持鏈接在以太網節電PHY ceivers?

---支持兩種硬件定時器和一個看門狗定時器?

---每個端口配置auto-crossover函數

---控制器內置調節器?

●DDR1 DRAM 通過外部晶體管實現3.3V至2.5V轉換

●DDR2 DRAM 通過外部晶體管實現3.3V至1.8V轉換

*支持Non-Flash引導界面(NFBI)?

*單25MHz晶體或40MHz時鐘輸入?

*LQFP216-E-PAD封裝

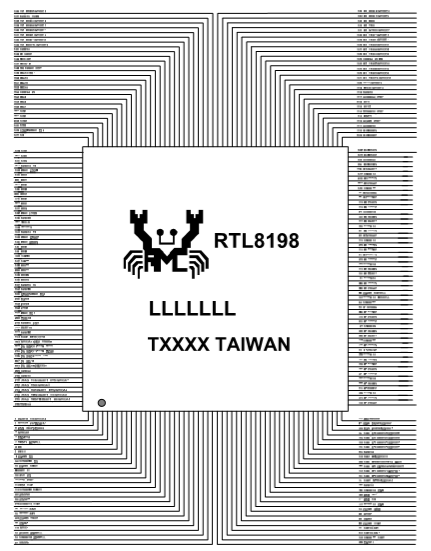

4.管腳圖
