安徽矽磊電子科技成立于2017年，是一家專業的半導體設計公司。其主要致力于設計研發模擬和射頻前端芯片產品，并提供面向智能穿戴、移動通訊和物聯網應用的集成電路解決方案。其中SW7169S是一款適應于北斗、GPS、格洛納斯和伽利略等全球?qū)Ш叫l(wèi)星系統（GNSS）的低噪聲放大器，工作頻率寬至1160MHZ到1620MHZ，可覆蓋多種導航衛星系統的多種工作頻段和模式。其僅需要簡單的匹配原件既可實現全頻段范圍內的輸入和輸出匹配，節省占板面積，是一款經濟高效的解決方案。
SW7169S具有極低噪聲系數,極高增益等特性，功率在全工作頻段范圍內可達到30DB,噪聲系數僅為1.0DB,可支持低至1.5V的供電電壓。所有這些特性使得SW7169S成為GNSS低噪聲放大器的最佳選擇，極低的噪聲系數大大地改善了靈敏度，高增益可輕松的采用長達20米的電纜來傳送導航信號，寬工作頻率可支持多頻多模的高精度定位系統。目前應用領域：北斗、GPS有源天線、車載、船舶高精度定位產品，GPS定位導航功能。如有需要技術支持和索樣，請按以下方式聯系桑尼奇戴女士QQ：2290359330 手機：13418831645，原裝現貨，歡迎交流。（更多詳情）
SW7169S的特性：
工作頻率：1160-1620MHZ,支持的頻段
GPS L1 (1575.42MHZ)
GPS L2 (1227.6MHZ)
GPS L5 (1176.45MHZ)
GLONASS L1(1602.5625MHZ)
GLONASS L2(1246.4375MHZ)
BD L(1615.68MHZ)
BD B2(1207.52MHZ)
BD B3(1268.52MHZ)
極低的噪聲系數:1.0DB
高功率增益(接收)：30.0DB
低工作電流：15MA
高輸入1DB壓縮點:+5DBM
只需簡單的匹配元件
輸出內部匹配度到50歐姆
工作電壓：1.5V-5.0V
封裝尺寸：2.9MM*2.8MM*1.24MM SOT23-6L
3KV HBM靜電保護

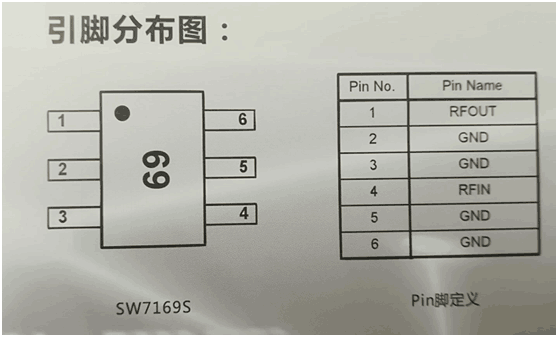

SW7169S的引腳分布圖：

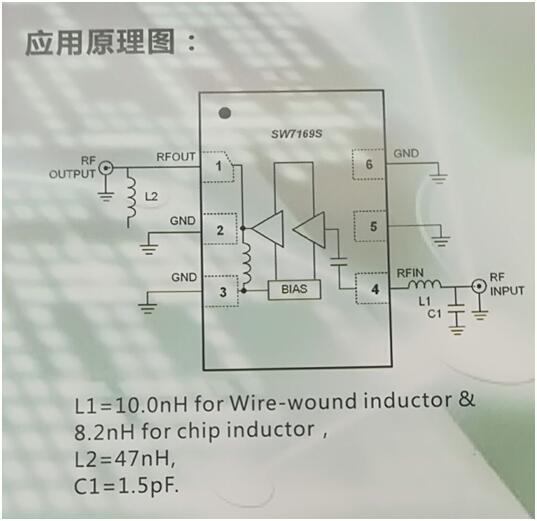

SW7169S 應用原理圖：
如有對此感興趣的客戶可聯系桑尼奇科技索取資料并試樣，桑尼奇科技長期配套現貨供應，并可提供設計參考及技術支持等服務。如需了解更多信息按以下方式聯系戴女士QQ：2290359330 手機：13418831645。
(以上信息由深圳市桑尼奇科技有限公司提供t5551.cn)
