1概述

MP2161是一個整體的降壓開關模式轉換器，內置內部電源MOSFET。通過良好的負載和線路調節，實現了從2.5V到6V輸入不同電壓時，輸出為2A連續電流。輸出電壓可以調節到0.6V.Constant-On-Time控制方案提供了快速的暫態響應和簡化的回路穩定方式。故障狀態保護包括循環電流限制和熱關閉。MP2161采用最小的TSOT23-8包裝，并要求最低數量的現成標準外部組件。MP2161適用于各種應用場景，包括高性能的DSP、FPGA、PDA和便攜式儀器。

2功能

●較低的Iq：17μA

●默認15MHz的切換頻率；

●EN管腳利于芯片電源管理；

●2.5V至6V的寬輸入電壓，輸出電壓可調至0.6V；

●最大輸出電流為2A；

●在一個工作周期內100%響應；

●100 m?和60 m?內部功率MOSFET開關；

●周期內過電流保護；

●Hiccup模式下短路保護；

●具有陶瓷電容，可穩定的低ESR輸出；

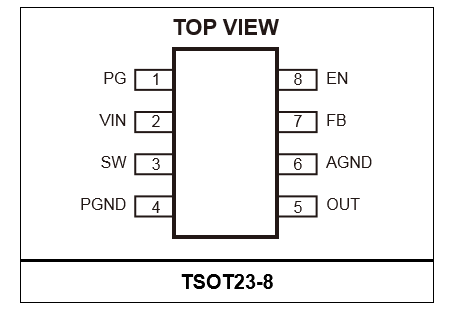

●采用TSOP23-8封裝。

3.應用

●無線/網絡卡；

●便攜式儀器；

●電池供電設備；

●低壓I/O系統電源。

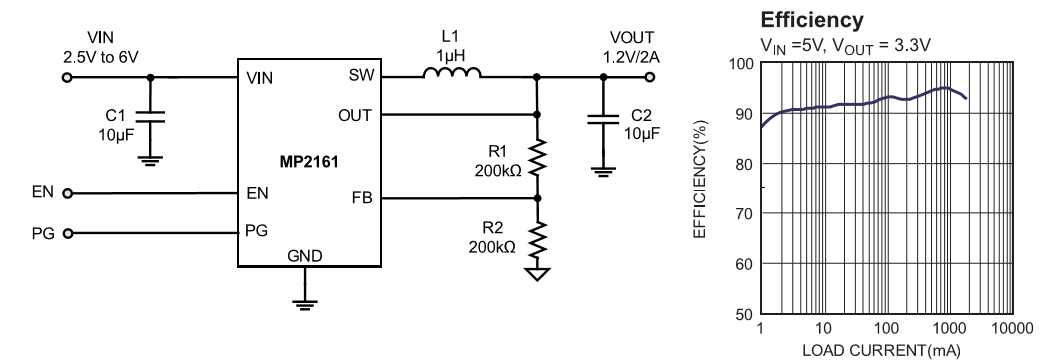

4.典型應用圖示

5.訂購信息

對于帶狀和卷軸狀包裝加后綴-Z，例如：MP2161GJ-Z
