1.一般說明

ALC269版本C（ALC269-VC）是高清晰度音頻編解碼器的增強版本，集成了4通道DAC，4通道ADC和立體聲D類揚聲器放大器，每通道2Watt RMS輸出功率。 與之前的ALC269系列相比的主要改進是ALC269-VC提供了更低功耗的編解碼器，而D類揚聲器放大器則提高了THD + N的性能。

4通道DAC支持兩個獨立的立體聲或2.1聲道聲音輸出。 4通道ADC集成了兩個立體聲和獨立模擬聲音輸入（多個流媒體）。 結合Realtek轉換器技術實現95dB動態范圍播放質量和超過90dB動態范圍錄制質量，它符合Windows的Microsoft WLP（Windows徽標計劃）音頻要求，符合Microsoft WLP（Windows徽標計劃）對Windows Vista和Windows 7系統的音頻要求。

ALC269-VC具有兩個立體聲模擬麥克風輸入和一個立體聲數字麥克風輸入，以及Realtek專有軟件。 聲學回聲消除（AEC），波束成形（BF）和噪聲抑制（NS）技術顯著改善了PC VoIP應用的語音質量。

除基本音頻功能外，ALC269-VC還支持一個S / PDIF輸出轉換器連接PC以及基本音頻功能，ALC269-VC支持一個S / PDIF輸出到消費電子產品，如數字解碼器和揚聲器。

ALC269-VC集成了三個放大器。 端口C的線性耳機放大器和端口A的耳機放大器，無需外部隔直電容，可消除直流鎖定電容引起的爆音。 第三種是集成的立體聲D類放大器，無需額外的L-C濾波器即可直接驅動揚聲器。 D類放大器設計用于驅動低至4Ω阻抗的揚聲器。 在5V電源下，其每通道的最大輸出功率為2.2Watt（RMS）。

防止具有不同阻抗和功率容差的迷你揚聲器在播放低電平時燒壞ALC269-VC集成了高通濾波器（HPF）和可編程截止頻率在10Hz和900Hz之間，可編程輸出功率從45％到100％。

ALC269-VC提供熱檢測和過熱保護，以及過流保護，以防止輸出外部短路到電源，接地或其他端子。 這些保護電路在內部集成，無需額外組件。

2.特點

2.1硬件功能

*符合Microsoft WLP（Windows徽標計劃）和Windows Vista和Windows 7系統的Lync?音頻要求；n

*DAC輸出的n95dB信噪比（A加權）；

*ADC輸入的90dB信噪比（A加權）；

*4通道DAC支持16/20 / 24位PCM格式，適用于兩個獨立的立體聲通道或2.1音頻

回放；

*4通道ADC支持16/20 / 24位PCM格式，用于兩個獨立的立體聲通道音頻輸入；

*所有DAC均支持44.1k / 48k / 96k / 192kHz采樣率；

*所有ADC均支持44.1k / 48k / 96k / 192kHz采樣率；

*SPDIF-OUT支持16/20/24位格式和32 / 44.1 / 48 / 88.2 / 96 / 192kHz速率；

*支持MONO線路電平輸出；

*模擬端口-B（MIC1），端口-F（MIC2），端口-C（LINE1）和端口-E（LINE2）支持輸入和輸出；

*支持外部PCBEEP輸入和內置數字BEEP發生器；

*軟件可選擇2.2V / 3.0V / 3.9V VREFOUT作為模擬麥克風輸入的偏置電壓；

*可編程+ 10 / + 20 / + 30dB升壓增益，用于模擬麥克風輸入；

*支持立體聲數字麥克風輸入，可編程增益增益和音量控制；

*支持用于端口-C（LINE1）和端口A（HP OUT）的內置耳機放大器；

*端口A的耳機放大器不需要隔直電容；

*兩個插孔檢測引腳，每個引腳都設計用于檢測最多4個插孔，同時還可以檢測SPDIF-OUT插孔；

*在4極插孔上支持帶立體聲耳機輸出和單聲道麥克風輸入的組合插孔；

*組合插孔檢測，無需額外的MOSFET；

*2個GPIO用于定制應用（與數字麥克風接口共用的引腳）；

*當模擬電源AVDD打開且數字電源關閉時，支持防爆模式；

*支持PCBEEP直通到D類輸出（端口-D）；

*D0~D3模式下PCBEEP的音量同步變化；

*PCBEEP輸入信號電平檢測；

*增強的電源管理功能，適用于正常操作和待機模式；

*端口-D的立體橋接式D類放大器每通道輸出2Watt（RMS）/4Ω；

*D類放大器的短路和熱過載保護；

*D類放大器集成了高通濾波器（HPF）和可編程截止頻率在10Hz和900Hz之間保護迷你音箱；

*D類放大器輸出具有壓擺率控制功能，可提高EMI性能；

*符合英特爾低功耗ECR標準，支持D3模式下的電源狀態控制，插孔檢測和喚醒事件；

*3.3V數字核心電源，1.5V~3.3V數字IO電源，用于HDA鏈路; 編解碼器為4.75V~5.25V模擬電源，D類放大器放大器為4.75V~5.25V功率級電壓；n

*內置一個5V至4.5V線性穩壓器，具有60dB PSRR，可為模擬電路供電；

*48引腳MQFN'Green'封裝（尺寸6x6 mm）。

2.2軟件功能

*兼容Windows徽標計劃3.1x要求；

*與EAX?1.0和2.0兼容；

*直接Sound 3D?兼容；

*與I3DL2兼容；

*模擬26個聲音環境以增強游戲體驗；

*多頻段軟件均衡器和工具；

*卡拉OK模式下的語音取消和鍵移位；

*動態范圍控制（擴展器，壓縮器和限制器），參數可調；

*直觀的配置面板（Realtek Audio Manager），以增強用戶體驗；

*Realtek專有的麥克風聲學回聲消除（AEC），噪聲抑制（NS）和用于語音應用的2代波束成形（BF）技術；n

*智能多流媒體操作；

*杜比?PCEE程序?（可選軟件功能）；

*DTS CONNECT?，DTS?nSurroundSensation UltraPC?（可選軟件功能）；

*SRS?TruSurroundHD，SRS?PremiumSound?（可選軟件功能）；

*SonicFocus?程序（可選軟件功能）；

*用于語音處理的Fortemedia SAM?技術（波束成形和聲學回聲消除）（可選軟件功能）；

*創意主機音頻程序（可選軟件功能）；

*用于語音處理的Andrea?技術（噪聲抑制，波束成形和聲學回聲消除）（可選軟件功能）；

*Waves? MaxxAudio聲音增強技術（可選軟件功能）。

3.系統應用

*WindowsVista和Windows 7高級臺式機和筆記本電腦；

*具有高清晰度音頻控制器的信息設備（IA）。

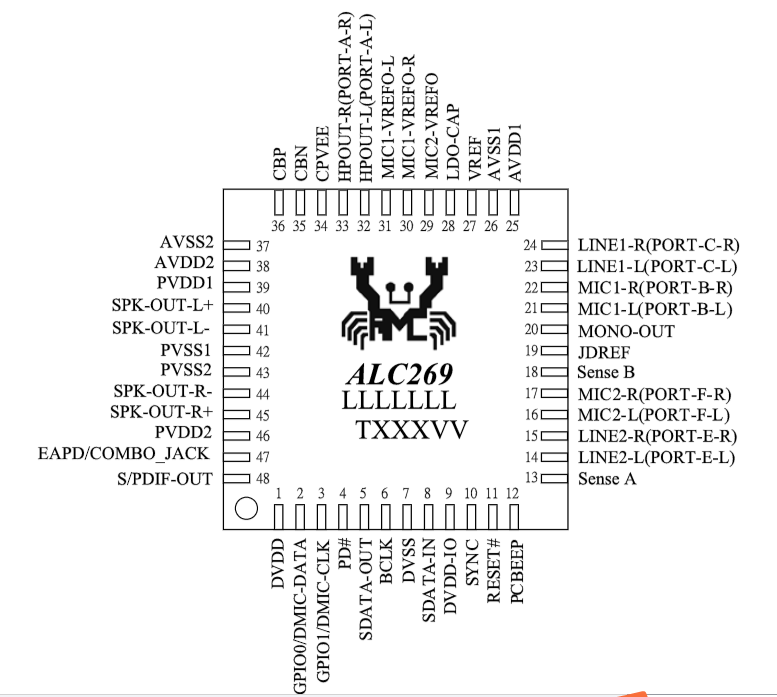

4.管腳圖
