K9F1G08U0D是SAMSUNG電子公司推出的一款NAND閃存芯片，該閃存適合于純數據存儲和文件存儲，主要作為SmartMedia卡、CompactFlash卡、PCMCIA ATA卡、固態盤的存儲介質，用于智能電話、個人數字助理、掌上電腦、數字相機、便攜式攝像機、便攜式音樂播放器等。

K9F1G08U0D的采購信息如下：

K9F1G08U0D的主要功能特性包括：

1、Voltage Supply

   -1.8V device(K9F1G08Q0A): 1.70V~1.95V

   -3.3V device(K9F1G08U0A):  2.7 V ~3.6 V

2、Organization

   - Memory Cell Array : (128M + 4,096K)bit x 8bit

   - Data Register : (2K + 64)bit x8bit

   - Cache Register : (2K + 64)bit x8bit

3、Automatic Program and Erase

   - Page Program : (2K + 64)Byte

   - Block Erase : (128K + 4K)Byte

4、Page Read Operation

   - Page Size : 2K-Byte

   - Random Read : 25ms(Max.)

   - Serial  Access : 30ns(Min.) : (K9F1G08U0A) 50ns(Min.) : (K9F1G08Q0A)

5、Fast Write Cycle Time

   - Program time : 300ms(Typ.)

   - Block Erase Time : 2ms(Typ.)

6、Command/Address/Data Multiplexed I/O Port

7、Hardware Data Protection

   - Program/Erase Lockout During Power Transitions

8、Reliable CMOS Floating-Gate Technology

   - Endurance : 100K Program/Erase Cycles

   - Data Retention : 10 Years

9、Command Register Operation

10、Cache Program Operation for High Performance Program

11、Intelligent Copy-Back Operation

12、Unique ID for Copyright Protection

13、Package :

    - K9F1G08U0A-YCB0/YIB0 48 - Pin TSOP I (12 x 20 / 0.5 mm pitch)

    - K9F1G08U0A-VIB0 48 - Pin WSOP I (12X17X0.7mm)

    - K9F1G08U0A-PCB0/PIB0 48 - Pin TSOP I (12 x 20 / 0.5 mm pitch)- Pb-free Package

    - K9F1G08U0A-FIB0 48 - Pin WSOP I (12X17X0.7mm)- Pb-free Package* K9F1G08U0A-V,F(WSOPI) is the same  device as  K9F1G08U0A-Y,P(TSOP1)  except package type.

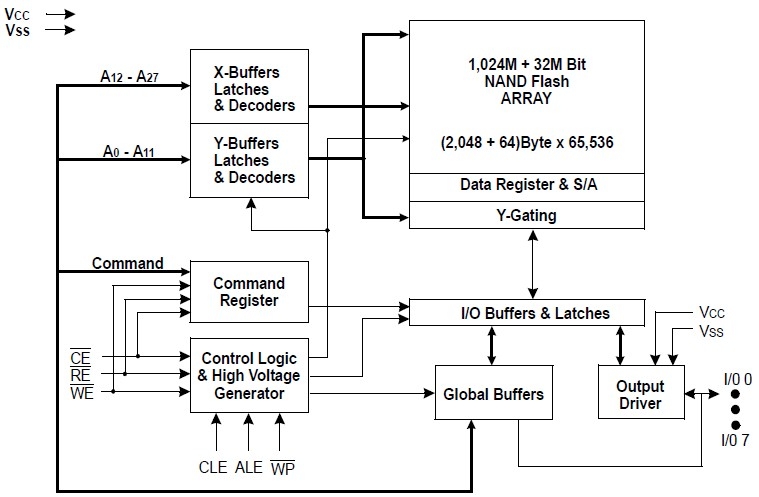

K9F1G08U0D的功能框圖如下：

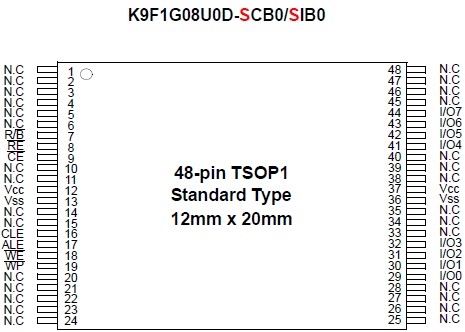

K9F1G08U0D的管腳圖如下
