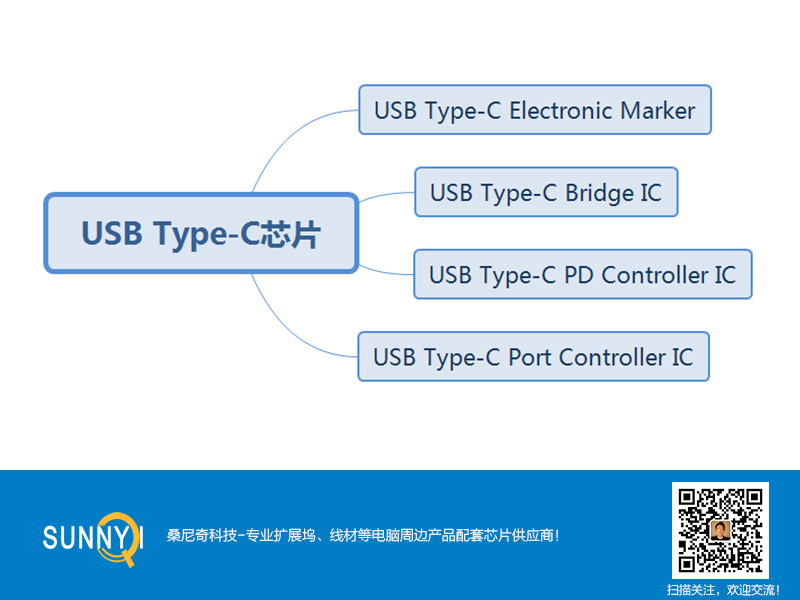

USB Type-C是目前最流行的一種接口標準，在手機、平板、電腦周邊產品（擴展塢）、充電器等產品中應用十分廣泛，在集成電路行業針對這一接口則是推出了多種多樣的芯片，如USB TYPE-C Electronic Marker芯片、USB TYPE-CBridge芯片、USB TYPE-C PD控制器芯片、USBTYPE-C Port控制器芯片等，小編在介紹具體功能芯片之前先簡單介紹一下USB TYPE-C的一些基礎概念，歡迎大家交流。

USB Type-C標準是由USB-IF協會定義的一種新的USB物理和電氣接口。新版接口的亮點在于更加纖薄的設計、更快的傳輸速度（最高20Gbps）以及更強悍的電力傳輸（最高100W），雙面可插接口支持USB接口雙面插入讓USB Type-C應用更為方便。同時它還定義了多種充電電流（USB標準、1.5a和3.0a）等新功能以及多個操作角色（接收器、源和DRP），以及一個強大的狀態檢測機制。

（一）操作角色

1.1 UFP和DFP

在USB TYPE-C規范中，UFP（上行端口）和ＤFP（下行端口）是用于描述數據流向的角色。USB從設備一般稱為UFP，USB主設備一般稱為DFP，把UFP連接到DFP將會握手連接成功，如果將UFP連接到另一個UFP或?qū)FP連接到另一個DFP則不會。

1.2 Sink、Source和DRP

在USB Type-C規范中，Sink和Source被稱為端口的電源角色。通常是Sink消耗來自Vbus的電源，而Source為Vbus提供電源。DRP將保持交替在Sink和Source角色之間（定義為T(mén)DRP）。當DRP連接到Sink時，保持為Source設備，當它連接到Source時，將保持為Sink設備。當兩個DRP連接在一起時，它們將隨機地表現為Soucre或Sink設備。通常，當作為Source設備操作時，端口具有DFP的功能，當作為Sink設備操作時，端口具有UFP的功能。當建立起PD通信后，端口的角色可以動態更改為反向電源或數據角色。

1.3設備的角色

不同的設備一般承擔不同的角色，U盤、硬盤和人機交互設備一般是UFP設備，傳統USB主機和電源適配器一般是DFP設備。移動電話、平板電腦、筆記本或電源組是DRP設備。

（二）CC（配置通道）

通常USB TYPE-C所有的角色檢測和轉換都是基于CC端口上的電壓水平變化。一般Source設備在其CC管腳上接一電阻Rp，而Sink設備則在其CC管腳上接一電阻Rd。Source與Sink之間的這種電路配置就形成了一個有效的連接。為了檢測到這一狀態，Source監測兩個CC管腳的電壓是否低于其未端接的電壓。

桑尼奇科技專業代理經銷擴展塢、線材、視頻轉換等電腦產品配套芯片，包括USB TYPE-C ElectronicMarker芯片、USB TYPE-C Bridge芯片、USBTYPE-C PD控制器芯片、USB TYPE-C Port控制器芯片、USB HUB、USB TO RJ45、網絡等芯片。
