MP1494是美國芯源推出的一款高頻同步整流-降壓-開關轉換器，轉換器中內置場效應管，具有過流保護、熱保護開關等全保護功能。它主要應用于：媒體播放器、MID、高清播放器、P-DVD、平板電視及顯示器、分布式電源系統等中。

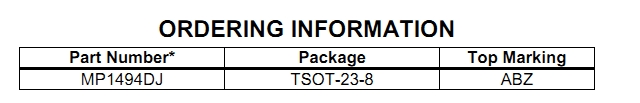

MP1494的采購信息如下：

MP1494的主要功能特性包括：

1、 Wide 4.5V-to-16V Operating Input Range

2、100m?/40m? Low RDS(ON) Internal Power MOSFETs

3、High-Efficiency Synchronous Mode Operation

4、Fixed 500kHz Switching Frequency

5、Synchronizes from a 200kHz-to-2MHz External Clock

6、AAM Power-Save Mode

7、Internal Soft-Start

8、OCP Protection and Hiccup

9、Thermal Shutdown

10、Output Adjustable from 0.8V

11、Available in an 8-pin TSOT-23 Package

MP1494的功能框圖如下：

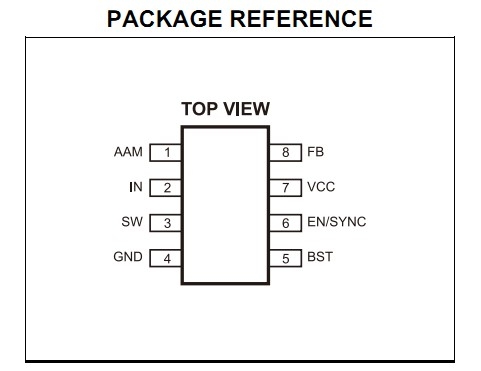

MP1494的管腳圖如下：
