一．HS8836A的功能簡介

1.符合USB2.0相關規范

可通過I/O的配置可支持4/3/2個下行端口。上行端口可提供高速（HS）和全速（FS）兩種通道，下行端口提供高速（HS）、全速（FS）和低速（LS）三種通道。

2.具有片上仿真功能的8位微處理器

精簡指令結構，具有優化后的SUB指令系統。

3.單任務處理（STT）

單任務處理共享下行端口任務處理邏輯，這是最具成本效率的任務處理模式。多任務處理提供獨占性的下行端口任務控制邏輯。這種方式應該USB2.0 HUB的一種較好的模式。

4.整合USB 2.0轉換器

5.每一路下行端口提供兩種顏色的狀態指示，自動或手動模式符合USB2.0的要求

6.嵌入了符合USB信號的串行電阻器

7.提供包含個體和整體的電源管理模式，提供了下行端口過流保護功能

8.符合總線電源要求

9.能夠在自供電模式和總線供電模式上自動切換

10.通過I/O口的配置支持多種設備（下行端口不方便更換的時候）

11.配置不可拆卸端口

12.提供5V至3.3V工作電壓

13.升級了驅動程序，提高了產品的EMI性能

14.內部靜電檢測和發現

如需了解更多信息按以下方式聯系彭小姐QQ：1562420379手機：13829729796，原裝現貨，歡迎交流。（更多詳情）

HS8836A使用場合

*孤立USB HUB

*PC主板USB HUB，筆記本的擴展塢

*LCD監視HUB

*支持USB HUB功能的復合設備

二．HS8836A的尺寸封裝

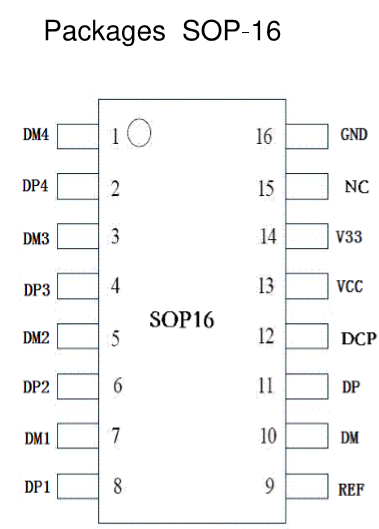

1.HS8836A封裝管腳（圖1）

圖1

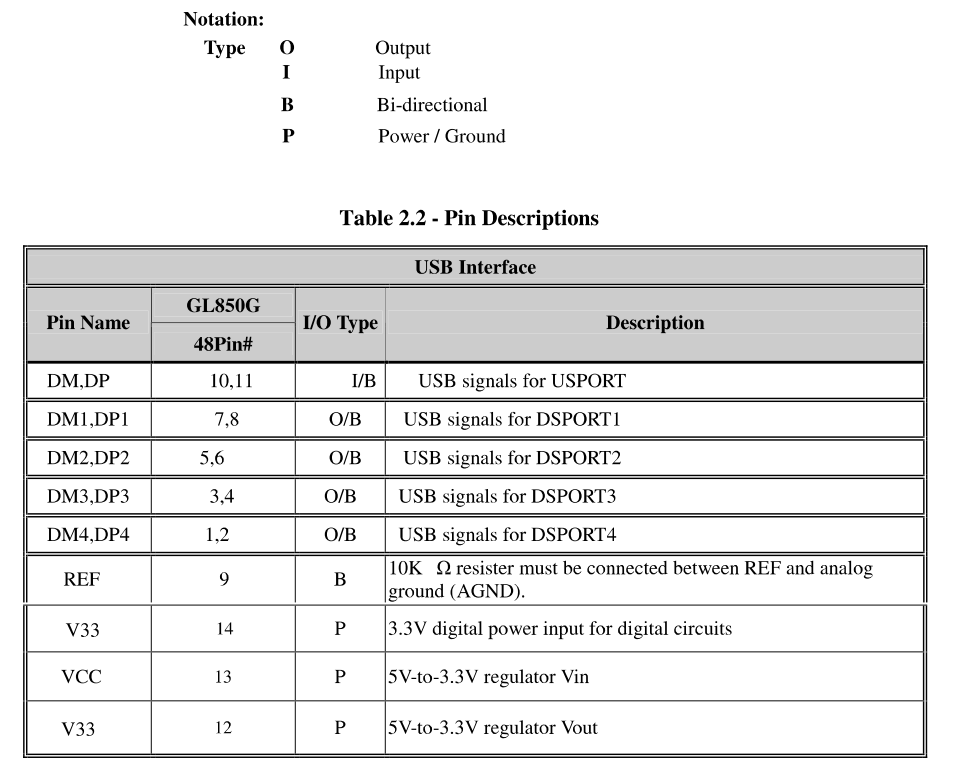

2.管腳列表（圖2）

3.線路圖（圖3）

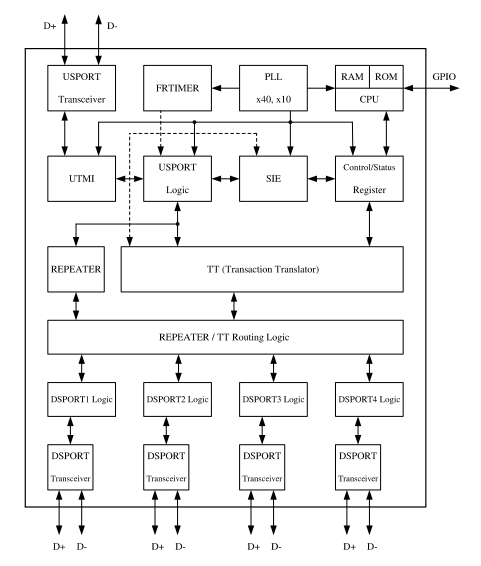

4.原理框圖（圖4）

圖2

圖3

圖4
