MX25L1606EM2I是旺宏的一款SPI FLASH，該器件具有串行外設接口和軟件協議，允許在簡單的3線總線上運行。三個總線信號是時鐘輸入（SCLK），串行數據輸入（SI）和串行數據輸出（SO）。串行訪問通過CS＃輸入啟用該設備。該器件在整個芯片上提供順序讀取操作。在編程/擦除命令發出后，自動編程/擦除算法，編程/擦除并驗證指定的頁面或扇區/塊位置將被執行。程序命令以字節為基礎，或基于頁面執行。該設備利用Macronix專有的存儲單元，即使在典型的存儲單元之后也可靠地存儲存儲器內容。

QQ:229035933013418831645戴小姐，原裝現貨，歡迎交流。（更多詳情）

MX25L1606EM2I的主要功能特征如下：

?單電源供電

 - 2.7至3.6伏讀取，擦除和編程操作

?支持串行外設接口 - 模式0和模式3

?16,777,216 x 1位結構或8,388,608 x 2位（雙輸出模式）結構

?512個等同扇區，每個4K字節

- 任何部門可以單獨刪除

?32個等效塊，每個64K字節

- 任何塊可以單獨擦除

?程序能力

 - 字節庫

- 頁基（256字節）

?鎖存保護從-1V到Vcc + 1V為100mA

性能

?高性能

- 快速訪問時間：86MHz串行時鐘

- 雙輸出模式的串行時鐘：80MHz

- 快速程序時間：0.6ms（典型值）和3ms（最大）/頁

- 字節程序時間：9us（典型值）

- 快速擦除時間：40ms（典型值）/扇區; 0.4s（典型值）/塊

?低功耗

 - 低有效讀取電流：86MHz時為25mA（最大）

 - 低有效編程電流：15mA（典型值）

 - 低有效扇區擦除電流：9mA（典型值）

 - 低待機電流：15uA（典型值）

- 深度掉電模式2uA（典型值）

?典型的100,000次擦除/編程周期

?20年的數據保留

軟件功能

?輸入數據格式

 - 1字節命令碼

?高級安全功能

- 擋鎖保護

BP3-BP0狀態位定義區域的大小

作為防止程序的軟件保護

擦除指令

- 額外的512位安全OTP，用于唯一的標識符

?自動擦除和自動編程算法

- 自動刪除和驗證所選的數據

扇形

- 自動編程和驗證所選的數據

頁面由內部算法自動

次程序脈沖寬度（任何要編程的頁面）

應該首先在擦除狀態的頁面）

?狀態寄存器功能

?電子識別

 - JEDEC 1字節制造商ID和2字節設備

ID

- 1個字節的設備ID的RES命令

- REMS命令用于1字節制造商ID和

1字節的設備ID

?支持串行閃存可發現參數（SFDP）

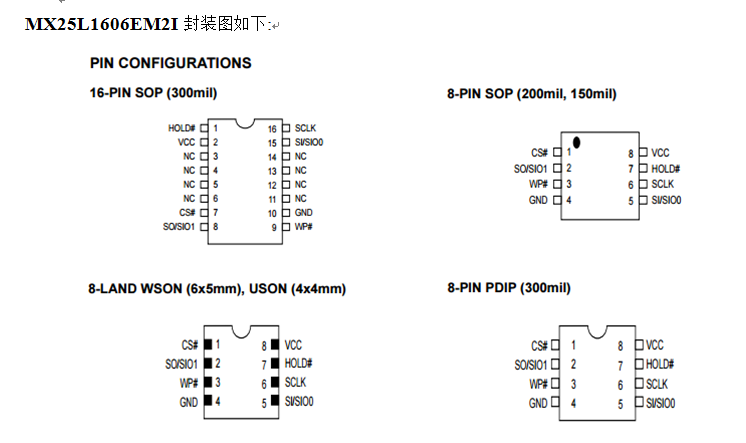

MX25L1606EM2I封裝圖如下:

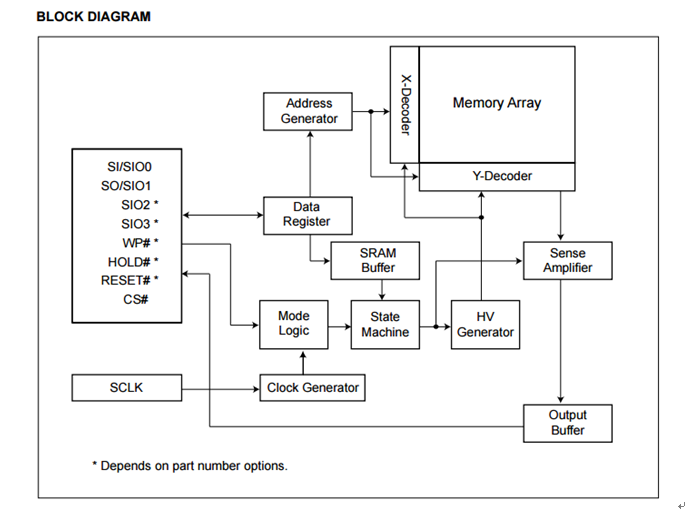

MX25L1606EM2I功能框圖如下：

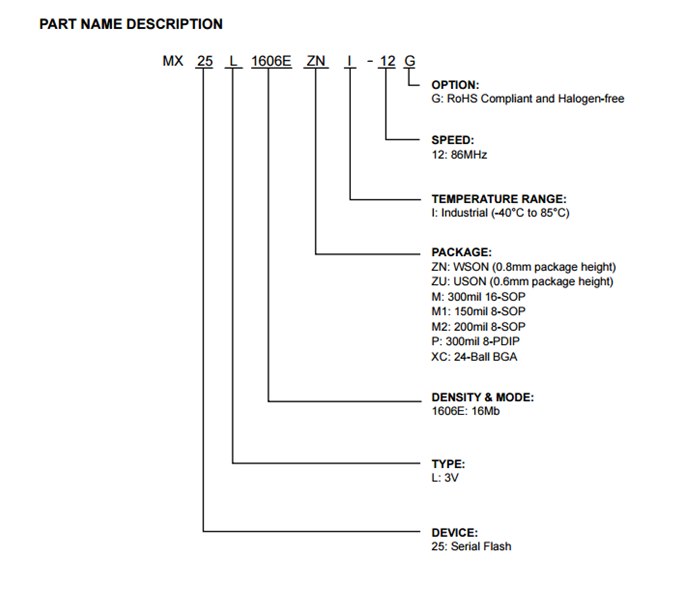

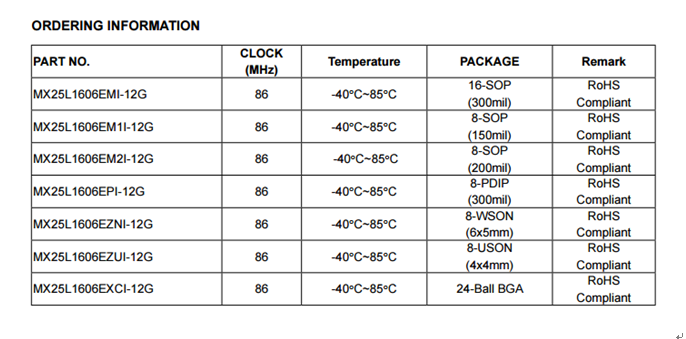

MX25L1606EM2I采購信息如下：

(以上信息由深圳桑尼奇科技有限公司提供)
