SY8113是矽力杰(SILERGY)公司推出的一款高效的同步壓降DC-DC轉換器，該芯片采用的是PWM技術，同時集成了主開關及同步開關以減小能耗，其輸入電壓可在4.5V至18V范圍內進行選擇，其主要應用于：機頂盒、便攜式TV、路由器、DSL調制解調器LCD電視等中。了解更多，請聯系張經理18576760724（手機微信同號），QQ：2860224697原裝現貨，歡迎交流。（更多詳情）

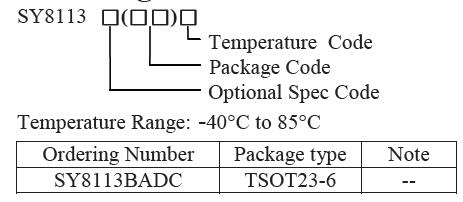

SY8113BADC的購買信息如下圖：

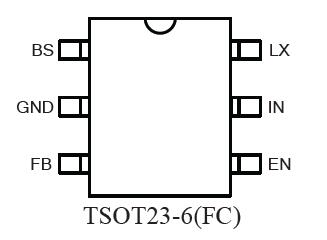

SY8113BADC的封裝：

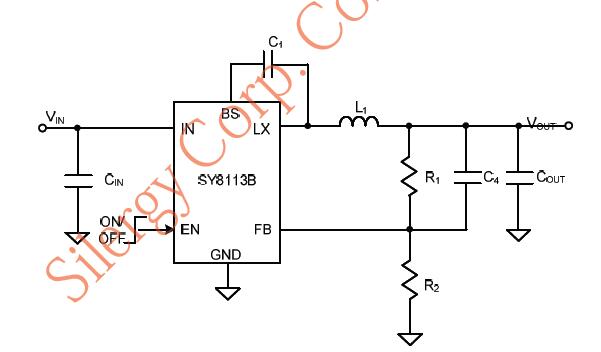

采用合適的PCB布線規則，SY8113性能將更好，亦可最小化噪聲影響，其布線總的原則是盡可能近將Cin，L，R1，R2布置在IC芯片旁邊。具體方法如下：

（1）、盡可能將與GND管腳相接的PCB銅面積最大化，以獲得一個較好的熱性能和抗噪性能；

（2）、Cin應盡可能近的放置在IN和GND管腳旁邊，并盡可能將Cin與GND所圍成的面積最小化；

（3）與LX管腳相接的PCB銅面積應盡可能的小以避免噪聲問題；

（4）電阻R1和R2及與FB管腳相接的銅跡線不能與LX相鄰；

SY8113BADC的功能框圖如下圖：
