NB680是一個全集成的高頻、同步、整流、降壓開關模式轉換器，具有固定的3.3V輸出（NB680A為固定3.36V電壓輸出）。它提供了一個非常緊湊的解決方案，在寬輸入電源范圍內實現8A連續輸出電流和10A峰值輸出電流，具有出色的負載和線路調節功能。如需了解更多NB680的芯片信息，可聯系桑尼奇肖生，MP：18576774167，QQ：1735477079。（更多詳情）

一、NB680的特性：

1、4.8V至26 V寬電壓輸入范圍

2、固定3.3 V輸出

3、Fs超過25 kHz的超聲波模式

4、100μA低靜態電流

5、8A連續輸出電流和10A峰值輸出電流

6、快速瞬態自適應COT

7、用于負載調節的直流自動調諧回路

8、POSCAP和陶瓷輸出電容穩定

9、內置帶開關的3.3 V，100 mA LDO

10、1％參考電壓

11、內部軟啟動

12、輸出放電

13、700 kHZ開關頻率

14、OCP，OVP，UVP和熱關斷

15、通過EN或電源循環進行鎖存復位

16、QFN-12（2mm x 3mm）封裝

二、NB680的應用

1、筆記本電腦

2、平板電腦

3、網絡系統

4、個人視頻錄像機

5、平板電視和顯示器

6、分布式電力系統

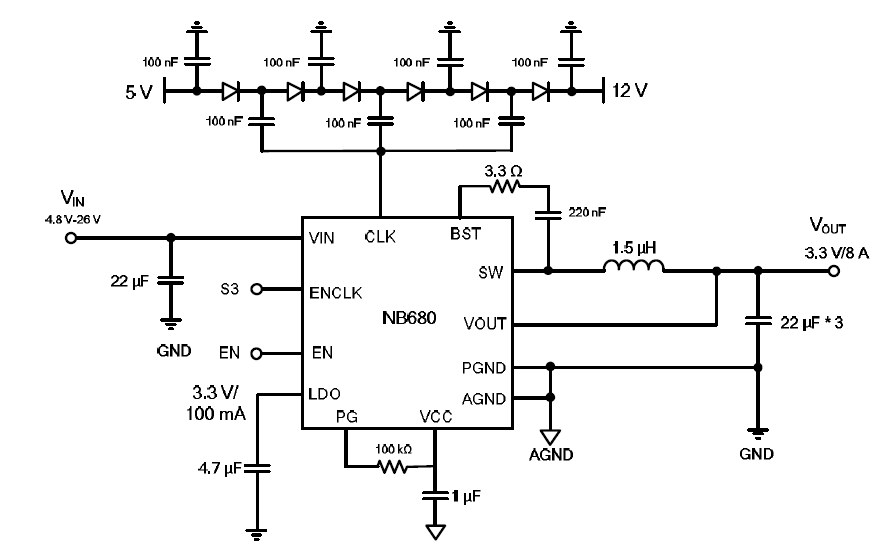

三、NB680的典型應用圖

四、NB680的采購信息

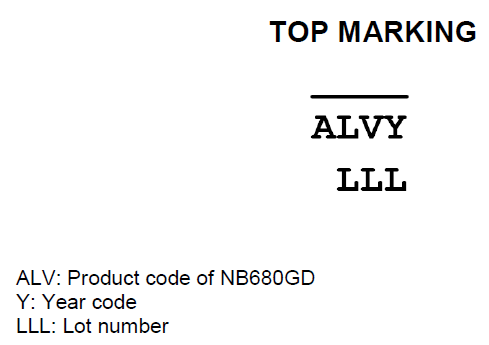

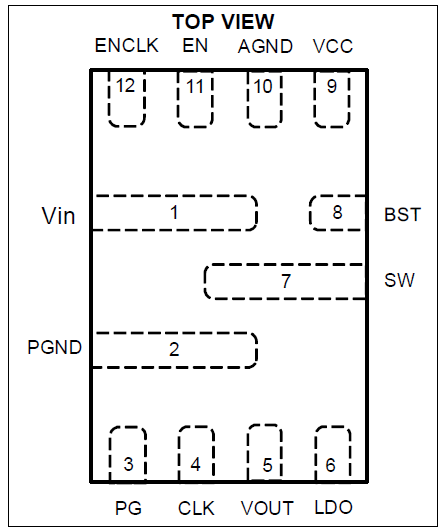

五、NB680的絲印及引腳信息

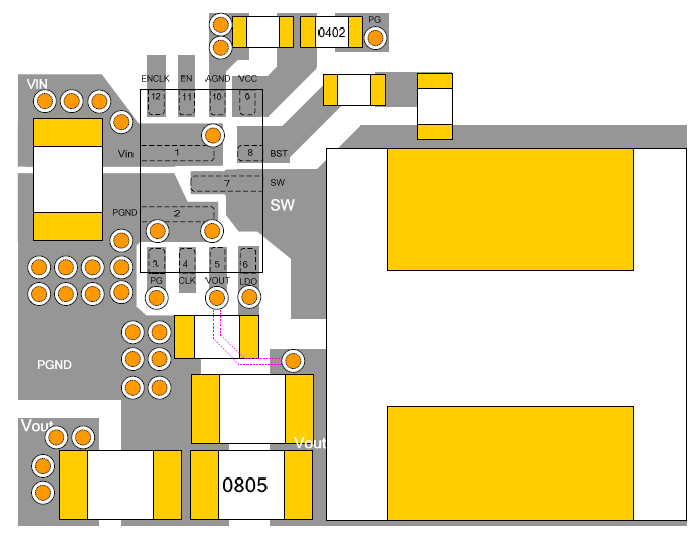

六、NB680的推薦PCB布局

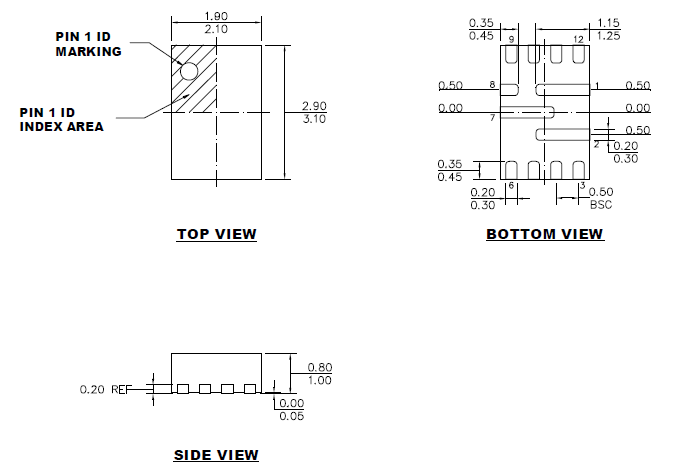

七、NB680的封裝信息

由于NB680具有大電流、固定電壓輸入、寬電壓輸入等特性，在產品設計中應用廣泛。在去年瑞芯微發布的一款RK3399主控方案中便將NB680作為一顆特征料列入了參考設計中。如您有RK3399及NB680這方面的需求，可按以下方式聯系肖生QQ：1735477079  MP：18576774167。
