SN75LVDS83A是德州儀器推出的一款Flatlink 10-100MHz 發送器，它幾乎不需要額外的組件，在無控制或少量控制情況下能夠完成數據的傳輸。它能夠同時進行輸入數據與發送器之間、發送器輸出數據與用戶之間的數據傳輸過程。主要應用于LCD顯示屏驅動、UMPC和上網本以及電子相框等。

 SN75LVDS83A的采購信息如下：

SN75LVDS83A的主要功能特性包括：

1、LVDS Display Serdes Interfaces Directly to LCD Display Panels with Integrated LVDS

2、Package Options: 8.1mm x 14mm TSSOP

3、3.3V Tolerant Data Inputs

4、Transfer Rate up to 100Mpps (Mega Pixel Per Second); Pixel Clock Frequency Range 10MHz

5、Suited for Display Resolutions Ranging From HVGA up to HD With Low EMI

6、Operates From a Single 3.3V Supply and 170mW (typ.) at 75MHz

7、28 Data Channels Plus Clock In Low-Voltage TTL to 4 Data Channels Plus Clock Out Low-Voltage Differential

8、Consumes Less Than 1mW When Disabled

9、Selectable Rising or Falling Clock Edge Triggered Inputs

10、ESD: 5kV HBM

11、Support Spread Spectrum Clocking (SSC)

12、Compatible with all OMAP?2x, OMAP?3x, and DaVinci? Application Processors to 100MHz

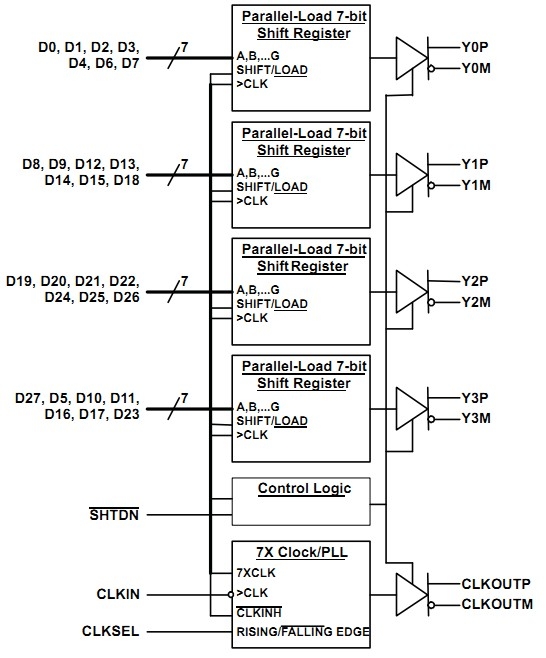

SN75LVDS83A的功能框圖如下：

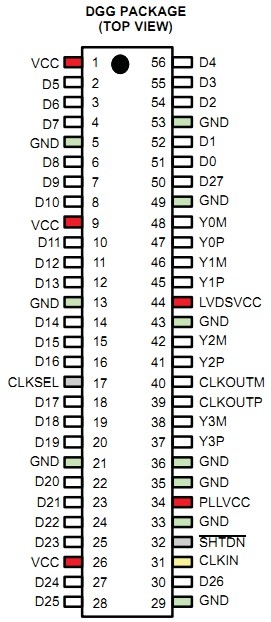

SN75LVDS83A的管腳圖如下：
