RTL8211E應用主要包括電源部分設計、MDI接口設計、RGMII接口設計以及接口管理設計等四部分組成，小編針對各部分具體應用做分解整理，如有不正確之處，歡迎指正。桑尼奇孫生：18576699326，QQ:2335804557，（更多詳情）。

三、RTL8211E之RGMII接口設計

MII是英文Medium Independent Interface的縮寫，翻譯成中文是“介質獨立接口”，該接口一般應用于MAC層和PHY層之間的以太網數據傳輸，也可叫數據接口，MII即Reduced MII、是MII的簡化。與MII接口相比，GMII的數據寬度由4位變?yōu)?位，GMII接口中的控制信號如TX_ER、TX_EN、RX_ER、RX_DV、CRS和COL的作用同MII接口中的一樣，發送參考時鐘GTX_CLK和接收參考時鐘RX_CLK的頻率均為125MHz(1000Mbps/8=125MHz)。

RGMII連接屬于高速信號連接，對RGMII線路設計時時需特別注意，RTL8211E/RTL8211EG到MAC之間的不能超過2.5inch。

RGMII時鐘信號與數據信號之間需要留20mils的間距，GMII 接收與發送布線長度之差還要超過100mils。

RGMII的布線都有一塊沒破壞的完整地平面。

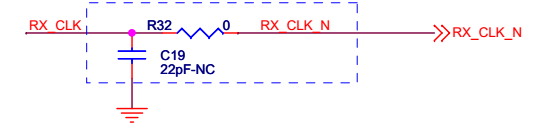

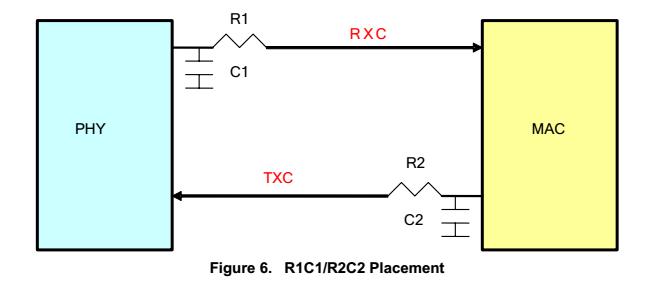

為了EMI考慮，需要在PHY芯片RXC端放置一個RC濾波，并在MAC芯片TXC端放置一個RC濾波。
