SGM9116zs是SGMIRCO公司推出的一款35MHz高清電視視頻過濾芯片，該芯片支持直流耦合或交流耦合的輸入視頻信號,如DAC的輸出信號。該芯片內置電平移位電路，該電路能有效避免同步脈沖的削波現象，并允許DC耦合輸出。SGM9116可驅動直流或交流耦合單（150Ω或雙75Ω)負載。其主要應用于：視頻信號放大器、衛星電視機頂盒、通信設備、視頻點播、便攜式設備、錄像機、DVD播放器、高清電視、投影儀等。

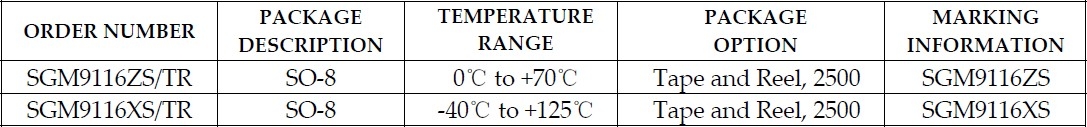

SGM9116ZS的采購信息如下：

SGM9116ZS的主要功能特性包括：

1、Triple 3rd order 35MHz (HD) filters

2、Transparent input clamping

3、6dB output driver Gain and drive dual video load

4、Rail-to-Rail Output

5、Input Voltage Range Includes Ground

6、AC or DC Coupled Inputs

7、AC or DC Coupled Outputs

8、Operates from 2.5 V to 5.5 V Single power supply

9、Low Power (9.2mA/channel) 27.5 mA total Supply Current

10、Lead (Pb) Free SOIC-8 package

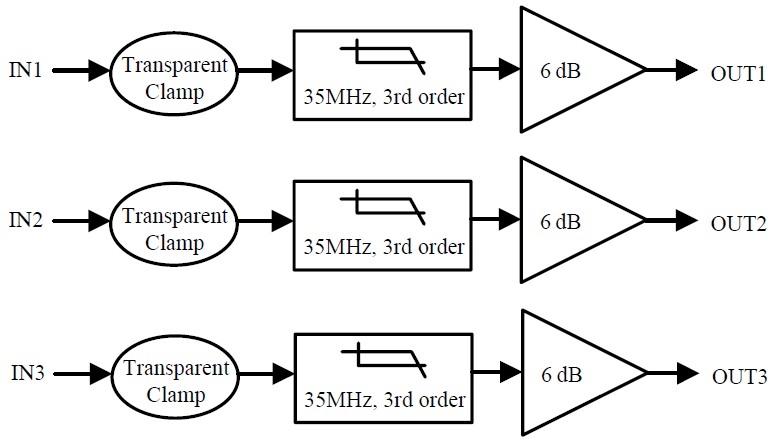

SGM9116ZS的功能框圖如下：

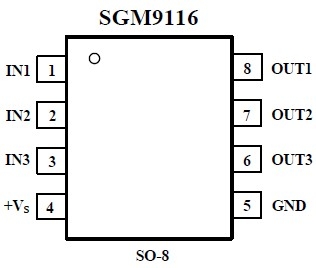

SGM9116ZS的管腳圖如下：
