上一篇文章已對部分DC-DC拓?fù)潆娐穯栴}做了整理和收集，本文繼續摘錄其它問題，希望對大家有所幫助。關于DC/DC電壓變換器設計的問題，歡迎隨時溝通，桑尼奇-孫生，18576699326，QQ:2335804557。（更多詳情）
問題1：輸入電壓范圍為VINMIN到VINMAX，則應該選擇何值進行buck，boost或buck-boost設計？
答：因boost與buck-boost電路電感平均電流隨D值增大而增大[IL=IO/(1-D)]，故兩種電路電感需根據輸入電壓的最小值即VINMIN來設計，此時電感電流取最大值（平均值與峰值）。通常必須確保電感值能承載應用中的峰值電流而不飽合。buck電路的平均電流雖與輸入輸出電壓無關，但因高輸入電壓會使峰值電流增加，于是宜根據輸入電壓的較高值（VINMAX）選擇buck電感。
問題2：為何boost與buck-boost電路平均電感電流公式相同，而與buck電路如此不同？
答：buck電路中能量在整個開關周期里（在開關管導通與關斷期間）都一直不斷地流向負載（通過電感），所以，平均電感電流一定等于負載電流，即IL=IO
電容對平均電流的流動無任何影響，因為穩態情況下，電容上的電荷與每個開關周期末加在電感上的伏秒數一樣，平均值也為0（電荷是電流對時間的積分，以安.秒為單位）。若未達到平衡狀態，電容將持續充電（或放電），直到達到穩態（平均值為0）。
而boost與buck-boost電路中，能量僅在開關管關斷期間流到輸出端，且只能通過二極管流過，所以二極管的平均電流一定與負載電流相等，經過簡單計算，因整個周期的二極管平均電流為ILX(1-D)，且等于負載電流IO，于是可以得到boost與buck-boost電路中IL=IO/(1-D)。
問題3：三種拓?fù)涞钠骄敵鲭娏鳎簇?fù)載電流）與何相等？
答：buck電路的平均輸出電流與平均電感電流相等，而boost與buck-boost電路中其值等于平均二值管電流。
問題4：三種拓?fù)涞钠骄斎腚娏髦蹬c何相等？
答：buck電路的輸入電流只流過開關管，當開關管關斷時便會停止，所以平均輸入電流一定與平均開關管電流相等。在開關周期的導通時間D內，平均開關管電流值與平均電感電流值相等，也即buck電路中與負載電流相等。所以整個周期內的開關管電流數學平均值為DXIO，此必與輸入電流值 IIN相等。也可通過輸入與輸出功率對上式進行驗證。
根據上式可得，輸入功率與輸出功率相等，在計算過程中，假設開關管與二極管導通壓降為0，所以能量守恒無損，也即效率為100%。
同樣，因為boost變換器的輸入電流都流過電感，所以平均輸入電流與平均輸入電流與平均電感電流相等，即IO/(1-D)，仍通過功率進行驗證
Buck-boost電路情況稍微復雜些，開關管導通時輸入電流流過電感，而開關管關斷時電感電流仍繼續流動，但與輸入無關，故只可得到平均輸入電流與平均開關管相等。因開關管電流中心值為IO/(1-D)，所以其周期內數學平均值為DXIO(1-D)，此即為平均輸入電流。仍通過功率進行驗證，可得PIN=PO
問題5：三種拓?fù)涞钠骄姼须娏髋c輸入或輸出電流有何關聯？
答：buck電路的平均電感電流等于輸出電流，即IL=IO ; boost電路的平均電感電流與輸入電流相等，即 IL=IN；buck-boost電路中其等于輸入電流（平均值）與輸出電流（平均值）之和，推導如下：

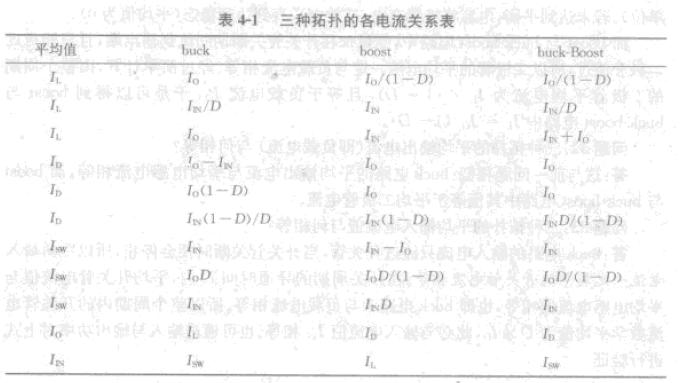

各種電流關系表如下：
以上為對DC/DC電壓變換器設計中常遇到的問題的整理與總結，如需推薦合適DC/DC型號及設計參數咨詢，請隨時聯系桑尼奇孫生，18576699326，QQ:2335804557。
