CM108AH是一種高度集成的單芯片USB音頻解決方案。所有重要的模擬模塊嵌入CM108，包括雙DAC和耳機放大器，ADC和麥克風助力器，鎖相環，調節器，和USB收發器。許多功能與跳線或外部EEPROM編程。此外，音頻調節，可通過特定的容易控制的HID兼容的音量控制引腳。有關增加價值的應用，外部解碼器或音頻DSP可以通過連接到CM108AH I2S的腳作進一步處理。 3個GPIO引腳可與客戶附加價值的應用軟件訪問的增值應用。

主要用于2聲道DAC與耳機放大器, 同步數字與PC或筆記本電腦音量控制,隔離從PC/筆記本電腦系統噪聲干擾,便攜式和即插即用.如有需求聯系QQ:2290359330 13418831645戴小姐聯系，原裝現貨，歡迎交流。（更多詳情）

CM108AH產品特點

1 . 符合USB 2.0全速運行 • 符合USB音頻設備類規范

2. 支持USB掛起/恢復模式和遠程喚醒與音量控制銷

3.晶振輸入帶有片上PLL和12MHz的嵌入式USB收發器單

4. 跳線引腳揚聲器模式（播放專用）或耳機模式（播放+錄音）

5.為耳機模式，USB音頻功能拓?fù)溆?/span>2個輸入端子，2個輸出端子，一混合裝置，1選擇單位，單位和3功能

6.混合裝置啟用跳線針/耳機模式下的禁用

7.對于揚聲器模式，USB音頻功能拓?fù)浣Y(jié)構1輸入端子，1個輸出端子，1組特征

8.支持一個控制端點，一個同步輸出端點，一個在端點同步，及一個端點中斷

9.備用零帶寬設置發布USB總線的帶寬播放此設備處于非活動狀態時

10.支持AES/EBU音頻，IEC60958，S/PDIF輸出的立體聲PCM格式的數據使用者在S/PDIF輸出

11.音量，降低音量，靜音引腳，支持和回放的USB HID設備類的主機控制同步

12.記錄記錄靜音靜音引腳帶LED指示燈狀態

13. 外部供應商特定的USB的VID PID控制，EEPROM接口，和序列號

14.EEPROM寫通過供應商的特殊要求，方便群眾的生產功能

15.定制的嵌入式的VID，PID控制，產品字符串，生產由客戶請求字符串和音量設置 • 3個GPIO引腳具有讀/寫通過HID接口

16. 針跳線設置的電源模式（100mA或500mA總線電源或自治的權力）

17.同步傳輸使用內部PLL的同步與自適應模式

18.48K的/ 44.1kHz的播放和錄制的兩個采樣率

19.軟靜音功能 • 嵌入式高性能16位音頻DAC，帶有耳機耳機放大器

20.主機端數據丟失降噪功能 • 嵌入式16位ADC的輸入升壓麥克風

21.嵌入式上電復位模塊 • 嵌入式5V至3.3V穩壓器外接5V單操作

22.與Win 2K的兼容/ WIN XP版/斯塔/ 7，Linux和Mac OS X上沒有其他驅動程序（WinCE的/ Win中移

CM108AH的采購信息

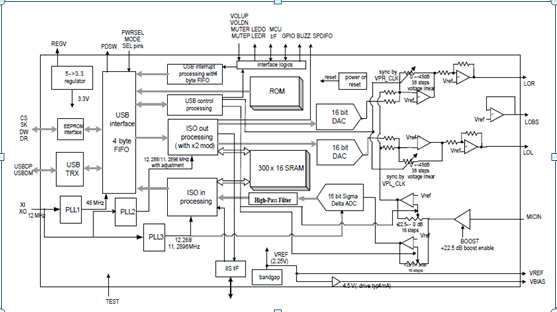

CM108AH功能框圖如下:

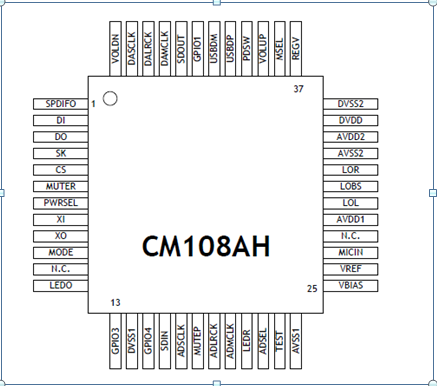

CM108AH的管腳圖如下:
