SGM9116XS/TR是集三視頻緩沖區6dB增益的軌到軌輸出驅動器和三第三輸出重建濾波器，它具有35mhz -3dB帶寬和160v /μ的轉換率。sgm9116提供改進的圖像與無源LC濾波器和離散濾波器相比執行的解決方案。從單一用品經營范圍從2.5V至5.5V沉+超低27.5ma靜態電流，該sgm9116非常適合電池供電應用。

SGM9116XS/TR可直流耦合或輸入交流耦合視頻信號，如DAC的輸出。內部二極管如果交流耦合，可以使用鉗位電路和偏置電路需要輸入。sgm9116還集成了一個內部避免同步脈沖被截斷的電平移位電路并允許直流耦合輸出。sgm9116能帶動DC或交流耦合的單（150Ω）或雙（75Ω荷載。QQ:3259054252  TEL：18820170705原裝現貨，歡迎交流。（更多詳情）

SGM9116的典型電路圖如下：

圖1 直流耦合應用示意圖

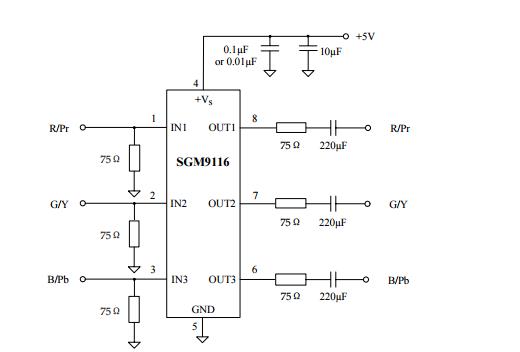

圖2 輸入直流耦合和輸出交流耦合應用示意圖

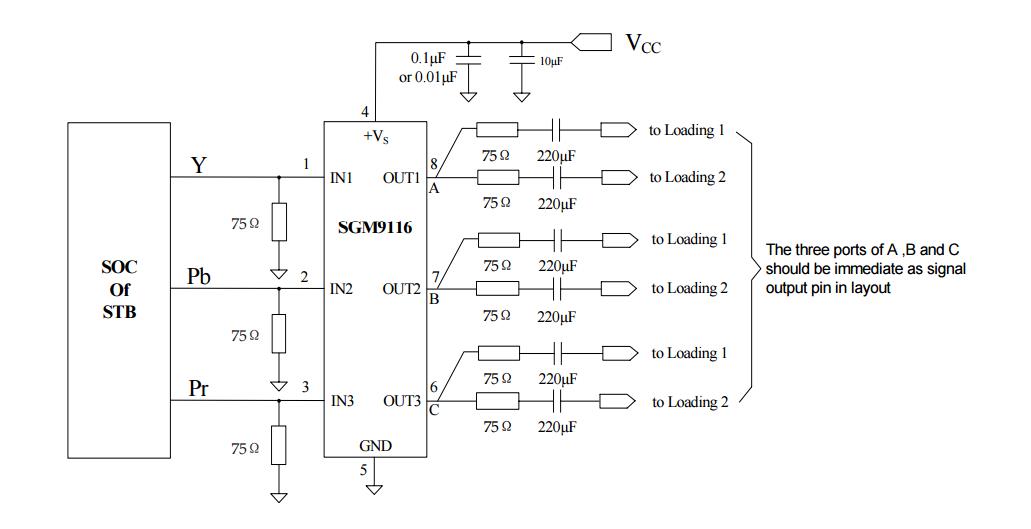

圖3 推薦直流耦合電路原理圖機頂盒應用

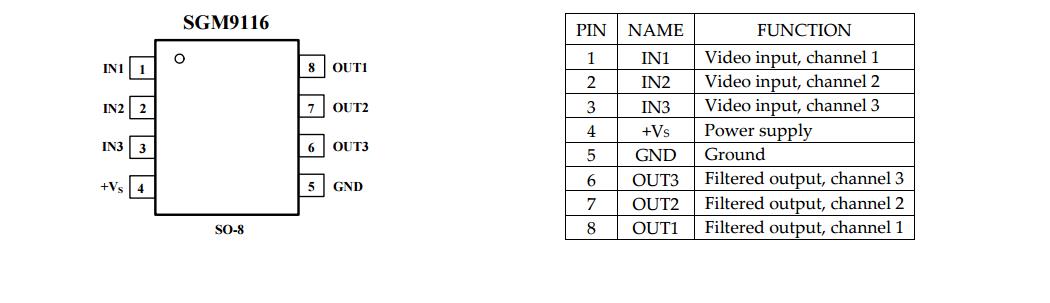

SGM9116引腳配置（俯視圖）                  引腳描述
