TPD12S521是TI公司推出的針對HDMI保護部分的整體防護ic，用一顆ic將HMDI部分的所有信號保護起來，防止外部拔插HMDI電纜對主控部分造成損壞。目前在機頂盒和高清播放器應用廣泛。由于目前的方案大部分hdmi部分的信號直接由主控引出，如果不加防護，產品出去又如果出現HMDI打壞的現象，對于返修基本上要更換主控，所以還是強烈建議ESD保護部分的電路還是要添加。QQ:1762516767,18675554078 原裝現貨，歡迎交流。

    TPD12S521此顆ic的主要特性如下：

l  Single-Chip ESD Solution for High-Definition Multimedia Interface (HDMI)Driver

l  Supports HDMI 1.3 Data Rate (–3 dB Frequency > 3 GHz)

l   0.8-pF Capacitance for High-Speed Transition Minimized DifferentialSignaling (TMDS) Lines

l   0.05-pF Matching Capacitance Between the Differential Signal Pair

l   Integrated Level Shifting for the Control Lines

l   ±8-kV Contact ESD Protection on External Lines

l   38-Pin Thin Shrink Small-Outline Package (TSSOP) Provides Seamless LayoutOption

l  With HDMI Connector

l   Backdrive Protection

l   Lead-Free Package

l   On-Chip Current Regulator With 55-mA Current Output

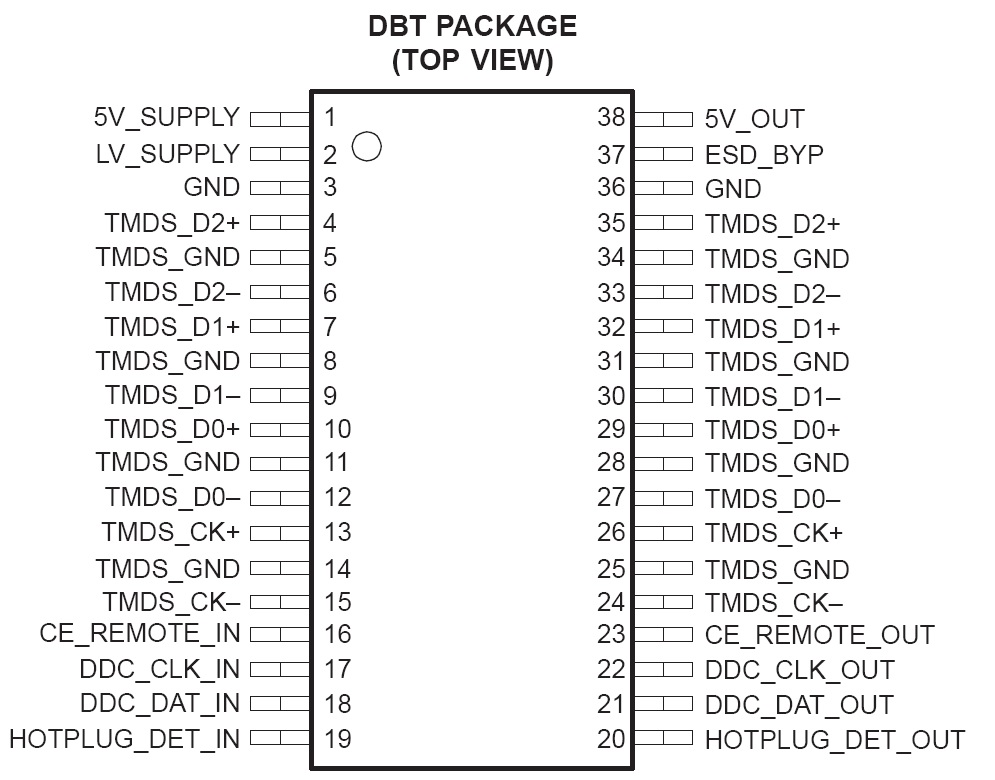

TPD12S521封裝和引腳圖如下：

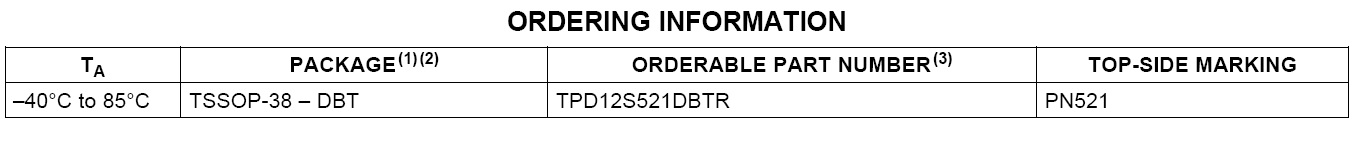

TPD12S521 2k一卷，采購的具體型號是：TPD12S521DBTR。

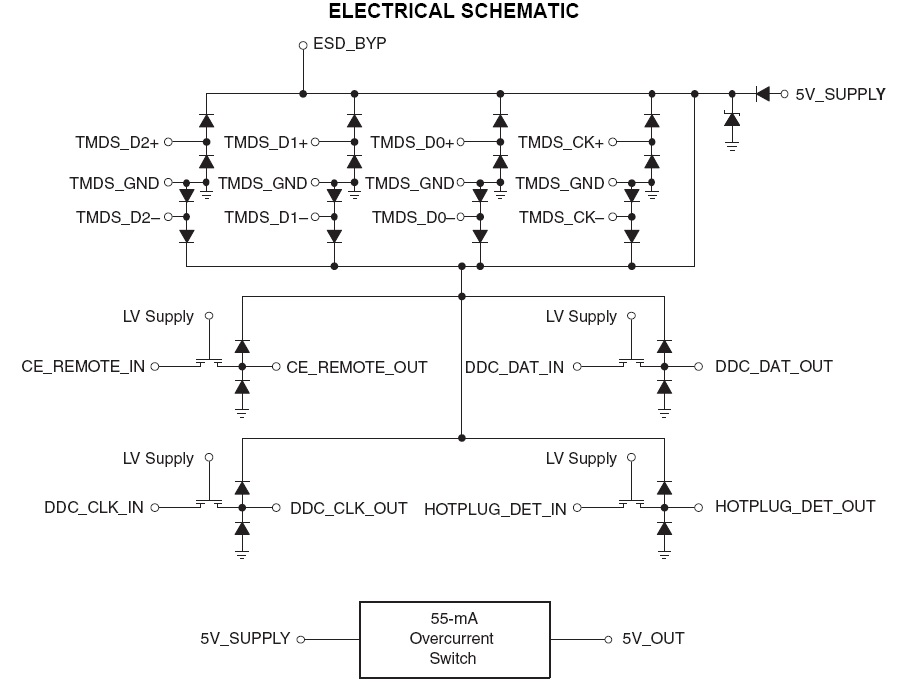

TPD12S521的功能框圖如下：

TPS12S521此顆ic在布線方面考慮了差分線的繞線問題，基本上可以做到主控到hmdi連接部分走線很順。
