MT41K256M16 – 32 Meg x 16 x 8 banks MT41K512M8 – 64 Meg x 8 x 8 banks MT41K1G4 – 128 Meg x 4 x 8 banks 是低電壓版本，相比1.5v DDR3 SDRAM 而言，其電壓為1.35v，其他各方面參數完全符合DDR3 SDRAM的相關規范。QQ:1762516767 18675554078，原裝現貨，歡迎交流。（更多詳情）

MT41K256M16 MT41K512M8 MT41K1G4的主要功能特性包括以下：

? VDD = VDDQ = 1.35V (1.283–1.45V)

? Backward compatible to VDD = VDDQ = 1.5V ±0.075V – Supports DDR3L devices to be backward compatible in 1.5V applications

? Differential bidirectional data strobe

? 8n-bit prefetch architecture

? Differential clock inputs (CK, CK#)

? 8 internal banks

? Nominal and dynamic on-die termination (ODT) for data, strobe, and mask signals

? Programmable CAS (READ) latency (CL)

? Programmable posted CAS additive latency (AL)

? Programmable CAS (WRITE) latency (CWL)

? Fixed burst length (BL) of 8 and burst chop (BC) of 4 (via the mode register set [MRS])

? Selectable BC4 or BL8 on-the-fly (OTF)

? Self refresh mode

? TC of 0°C to +95°C

– 64ms, 8192-cycle refresh at 0°C to +85°C

– 32ms at +85°C to +95°C

? Self refresh temperature (SRT)

? Automatic self refresh (ASR)

? Write leveling

? Multipurpose register

? Output driver calibration

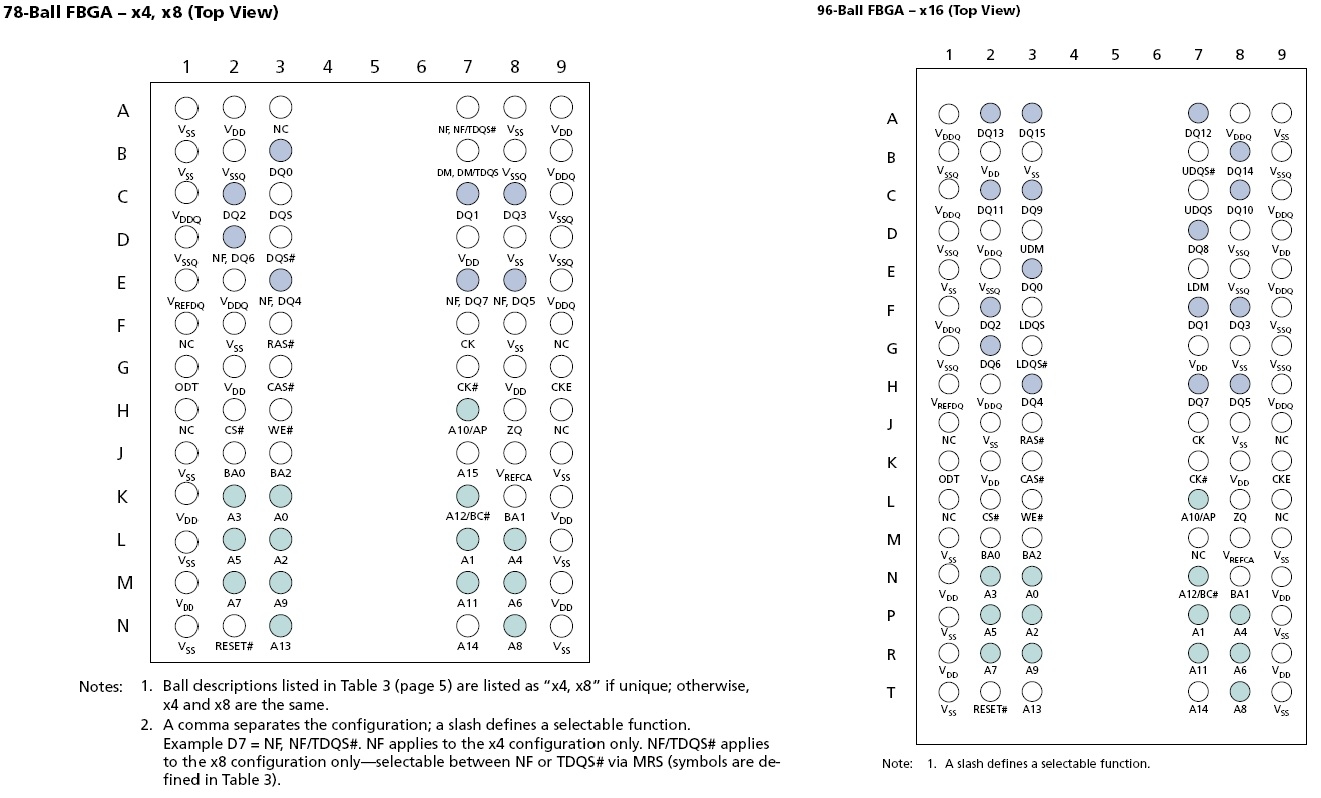

MT41K256M16 MT41K512M8 MT41K1G4的管腳圖如下:

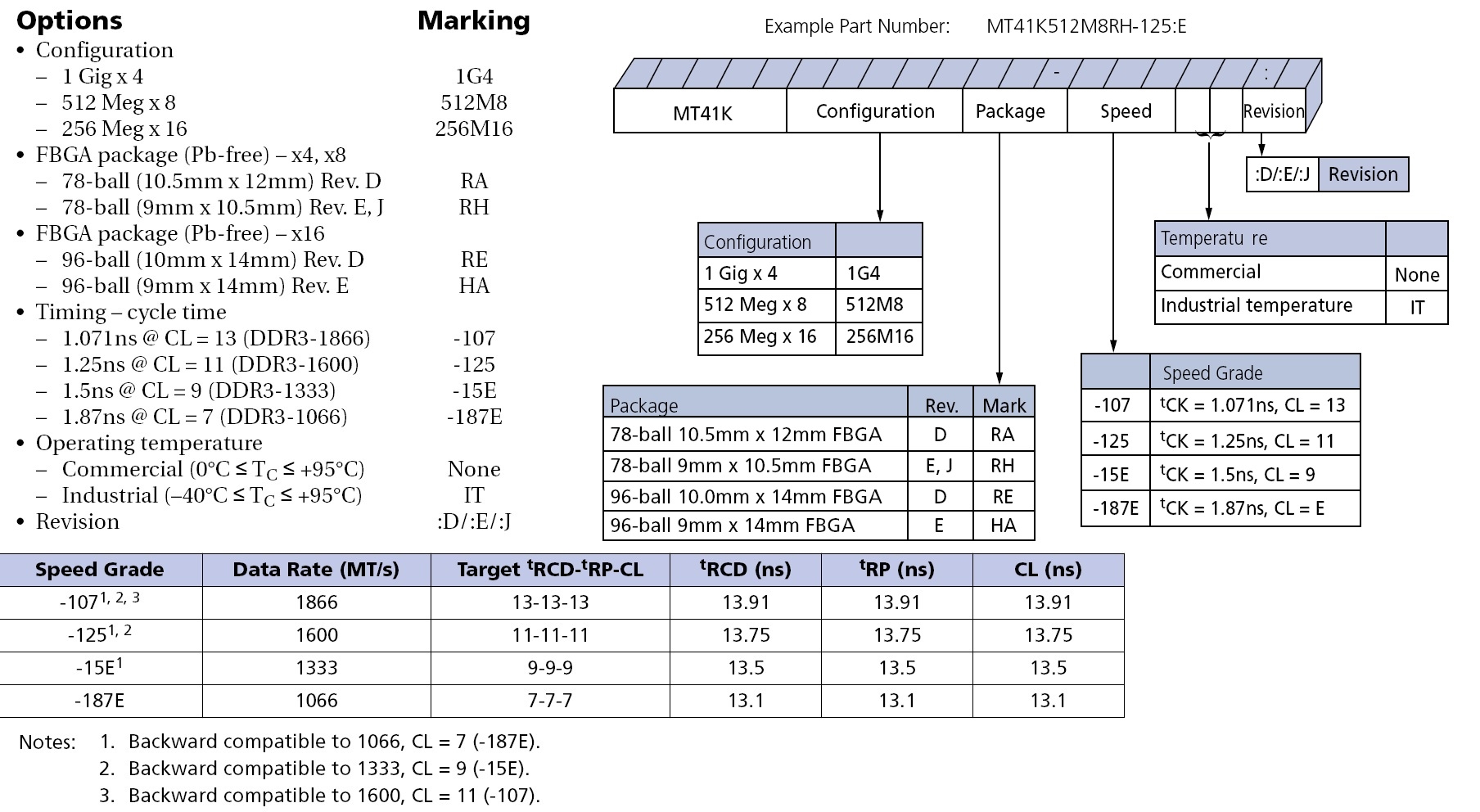

MT41K256M16 MT41K512M8 MT41K1G4的采購信息如下，較常用的型號如MT41K256M16HA-125:E。
